Auf Kugelflächen
Diese Option können Sie nur verwenden, wenn alle ausgewählten Flächen kugelförmig sind. Jede Fläche kann einen anderen Mittelpunkt haben. Die Radial-, Längen- und Breitenrichtungen für jede Fläche basieren auf ihrem eigenen Mittelpunkt.
|
Attribut |
Wert |
|
Mögliche Freiheitsgrade für Volumenkörpervernetzungen |
3 Translationen |
|
Mögliche Freiheitsgrade für Schalenvernetzungen |
3 Translationen und 3 Rotationen |
|
3D-Symbol |
Translation |
Rotation |
|
Auswählbare Elemente |
Nur kugelförmige Flächen |
|
Translationen |
 Radial
|
|
 Länge
|
|
 Breite
|
|
Rotationen (nur für Schalen) |
Um Radialrichtung |
|
Um Längenrichtung |
|
Um Breitenrichtung |

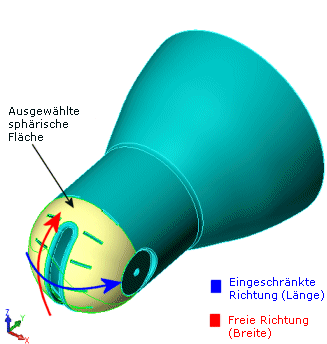

Die Radial-, Längen- und Breitenrichtungen einer kugelförmigen Fläche sind in der Abbildung dargestellt. Verwenden Sie die Option Vorschau anzeigen, um die Längen- und Breitenrichtungen zu bestimmen.
