Nicht verschiebbar

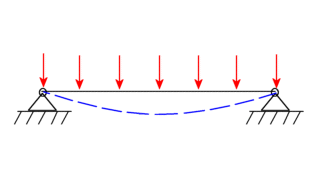

Dieser Lagertyp setzt alle Translationsfreiheitsgrade auf Null. Er ist für Schalen, Balken und Stäbe identisch. Es wird keine Referenzgeometrie verwendet.

Um auf das Lager "Nicht verschiebbar" zuzugreifen, klicken Sie in der Studien-Baumstruktur von Simulation mit der rechten Maustaste auf Einspannungen, und wählen Sie im Kontextmenü die Option Fixierte Geometrie aus. Wählen Sie unter Standard die Option Nicht verschiebbar (keine Translation) aus.

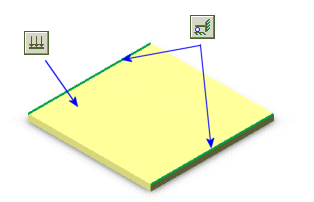

 Für Volumenkörper ist die Option Nicht verschiebbar (keine Translation) nicht verfügbar. Das Lager Fixierte Geometrie ist jedoch dasselbe wie das Lager "Nicht verschiebbar" für Volumenkörper.

In der nachfolgenden Tabelle sind die Attribute und die für diesen Lagertyp erforderlichen Eingaben aufgeführt:

Attribut

Wert

Eingeschränkte Freiheitsgrade für Schalenvernetzungen

3 Translationen

Eingeschränkte Freiheitsgrade für Balken- und Stabnetze

3 Translationen

3D-Symbol

Auswählbare Elemente

Eckpunkte, Kanten, Flächen und Balkenverbindungen

Auswählbares Referenzelement

Nicht zutreffend

Translationen

Nicht zutreffend

Rotationen

Nicht zutreffend
