Verwenden einer Modellkante

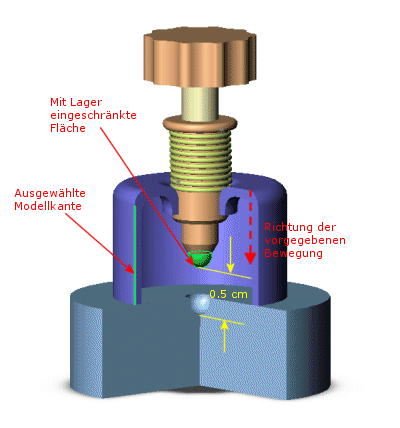

Sie können eine gerade Modellkante als Referenz verwenden, um Lager anzuwenden.  Sie können die Translation in die Richtung der Kante vorschreiben. Bei Schalenvernetzungen können Sie auch eine Rotation um die Kante festlegen.

In der nachfolgenden Tabelle sind die Attribute dieses Lagertyps aufgeführt:

Attribut

Wert

Mögliche Freiheitsgrade für Volumenkörper

1 Translation

Mögliche Freiheitsgrade für Schalen und Balken

1 Translation und 1 Rotation

Mögliche Freiheitsgrade für Stäbe

1 Translation



3D-Symbol

Translation

Rotation

Auswählbare Elemente

Eckpunkte, Kanten, Flächen und Balkenverbindungen

Translationen

Entlang Kante

Rotationen (nur für Schalen und Balken)

Um Kante
