Verwenden einer Modellfläche

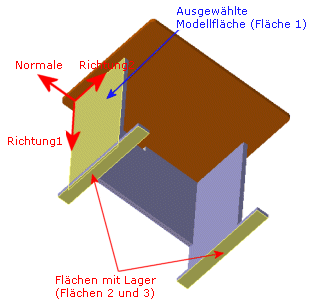

Sie können eine planare Modellfläche als Referenz verwenden, um Lager anzuwenden. Sie können die Translationen in Richtung 1 und Richtung 2 der Flächen sowie in die Richtung Normal auf Fläche vorschreiben. Bei Schalenvernetzungen können Sie Rotationen in Bezug auf diese Richtungen vorschreiben.

In der nachfolgenden Tabelle sind die Attribute dieses Lagertyps aufgeführt:

Attribut

Wert

Mögliche Freiheitsgrade für Volumenkörper

3 Translationen

Mögliche Freiheitsgrade für Schalen und Balken

3 Translationen und 3 Rotationen

Mögliche Freiheitsgrade für Stäbe

3 Translationen



3D-Symbol

Translation

Rotation

Auswählbare Elemente

Eckpunkte, Kanten, Flächen und Balkenverbindungen

Translationen

Entlang Flächenrichtung 1

Entlang Flächenrichtung 2

Normal auf Fläche

Rotationen (nur für Schalen und Balken)

Um Flächenrichtung 1

Um Flächenrichtung 2

Normal auf Fläche
