Prüfen der Geometrie
Um eine SolidWorks FloXpress Analyse durchzuführen, muss das Modell eine einzelne vollständig verschlossene Kavität enthalten. Wenn das Fluidvolumen in der Kavität gleich Null ist, ist die Kavität nicht vollständig verschlossen. In diesem Fall werden Sie in einer Warnmeldung daran erinnert, alle Modellöffnungen zu verschließen.
Prüfen der Geometrie:
Lesen Sie im PropertyManager die Informationen im Feld Meldung.
Im Feld Meldung wird angegeben, ob die Geometrie für die Analyse gültig ist.
Führen Sie einen der folgenden Schritte aus:
Wenn die Geometrie gültig ist, legen Sie die Optionen im PropertyManager fest, und klicken Sie auf
.
Wenn die Geometrie nicht gültig ist, fahren Sie mit den folgenden Schritten fort, um Ein- und Auslass zu verschließen.
Klicken Sie auf
, um FloXpress zu beenden.
Verschließen Sie die Einlass- und Auslassöffnungen mit einem Volumenkörper-Feature, wie z. B. einer linearen Austragung.
Sie können keine Oberflächen zum Verschließen der Kavität verwenden.
Klicken Sie auf Extras, SolidWorks FloXpress, und rufen Sie den PropertyManager Geometrie prüfen auf.
Im Feld Meldung sollte nun angegeben werden, dass die Geometrie gültig ist.
Legen Sie die Optionen des PropertyManagers fest.
Klicken Sie auf .
Optionen des PropertyManagers
Fluidvolumen |
|

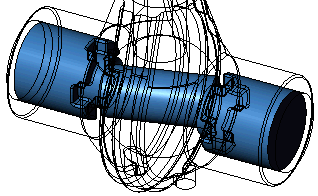

Fluidvolumen anzeigen  . Zeigt das Modell in Drahtdarstellung an und vergrößert die Ansicht, um das Fluidvolumen anzuzeigen. Überprüfen Sie mit dieser Option, dass das Fluidvolumen tatsächlich das zu prüfende Volumen ist. |
|
|
|
|
|
Kleinster Strömungsdurchlass  . Definiert die Geometrie für den kleinsten Fluid-Strömungsdurchlass.
Der automatisch erzeugte Wert für Kleinster Strömungsdurchlass hängt von der Modellgröße und den Randbedingungen ab.
Wenn das Modell eine Bohrung enthält, die kleiner als der Wert für Kleinster Strömungsdurchlass ist, wird diese Bohrung u. U. nicht richtig gelöst und in der Analyse nicht korrekt berücksichtigt. So berechnet die Software möglicherweise, dass das Fluid nicht durch die Bohrung strömt, obwohl dies in Wirklichkeit der Fall ist. |
Durchflussbahndarstellung mit Darstellungstyp Rohre |
Siehe auch
SolidWorks FloXpress - Übersicht
