Hinzufügen von Explosionslinien

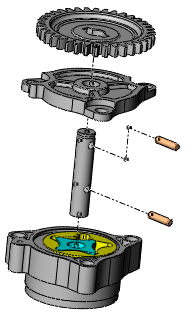

Um Explosionslinien zu einer Explosionsansicht hinzuzufügen, verwenden Sie eine Explosionslinienskizze (Typ einer 3D-Skizze).

Explosionslinienskizze einfügen:

  1. Klicken Sie auf Explosionslinienskizze (Baugruppen-Symbolleiste), oder klicken Sie auf Einfügen, Explosionslinienskizze.

Der PropertyManager Leitungslinie wird eingeblendet.

  1. Fügen Sie Explosionslinien hinzu, indem Sie Folgendes verwenden:

Alle Linien werden in der Schriftart Phantom eingeblendet.

  1. Schließen Sie die Skizze.

Die Skizze erscheint im ConfigurationManager unter Explosionsansicht<n>.

Eine Explosionslinienskizze bearbeiten:

  1. Klicken Sie im ConfigurationManager , um Explosionsansicht<n> aufzuklappen.

  2. Klicken Sie mit der rechten Maustaste auf 3D-Explosionsansicht<n>, und wählen Sie Skizze bearbeiten.

  3. Bearbeiten Sie die Skizze wie jede 3D-Skizze, oder fügen Sie weitere Explosionslinien hinzu.

  4. Schließen Sie die Skizze.
