3D-Beschriftungen

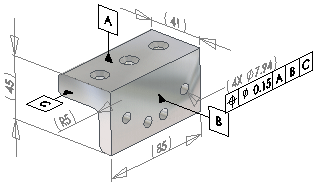

SolidWorks Teil- und Baugruppendokumente unterstützen 3D-Beschriftungen nach der Norm ASME Y14.41-2003.

Beschriftungsansichtsmodus aktivieren:

Klicken Sie mit der rechten Maustaste auf den Ordner Beschriftungen , und wählen Sie Beschriftungsansichtssichtbarkeit aktivieren aus dem Kontextmenü.

3D-Beschriftungen werden nach den orthografischen Ansichten des Modells, wie Vorderseite, Unten, Isometrisch usw. organisiert. Diese Ausrichtungen werden Beschriftungsansichten genannt und stellen eine genaue Nachbildung der Standardausrichtungen von Zeichenansichten dar. Beschriftungsansichten können automatisch oder manuell erstellt werden.

Standardmäßig ist eine Beschriftungsansicht für Teile und Baugruppen verfügbar: Nichtzugewiesene Elemente . Diese Ansicht enthält alle Beschriftungen, die nicht in eine bestimmte Beschriftungsansicht eingefügt wurden. Doppelklicken Sie auf eine Beschriftungsansicht, um die Beschriftungen in der Ansicht anzuzeigen. Ein Pfeil kennzeichnet die aktive Beschriftungsansicht.

Nachdem Sie Beschriftungsansichten im Modell erstellt haben, können Sie diese Ansichten in einer Zeichnung verwenden. Die Beschriftungsansichten werden in 2D-Zeichenansichten konvertiert. Die im Modell eingefügten Beschriftungen werden in der Zeichnung angezeigt.

3D-Beschriftungen in Teilen sind nicht dynamisch mit den entsprechenden Zeichnungen verknüpft. Wenn Sie eine 3D-Beschriftung in einem Teil ändern, wird die Zeichnung nicht aktualisiert. Sie müssen die Zeichenansicht neu einfügen, damit die Änderung in Kraft tritt.
