Geschichtetes Stücklistensymbol - PropertyManager
Der PropertyManager Geschichtetes Stücklistensymbol wird eingeblendet, wenn Sie ein Geschichtetes Stücklistensymbol in ein Zeichnungs- oder Baugruppendokument einfügen oder wenn Sie ein bestehendes geschichtetes Stücklistensymbol auswählen. Die Eigenschaften gelten für die ausgewählten Stücklistensymbole.
Stücklistensymboleinstellungen
Stil. Wählen Sie Form und Rahmenart der Stücklistensymbole aus der Liste aus.

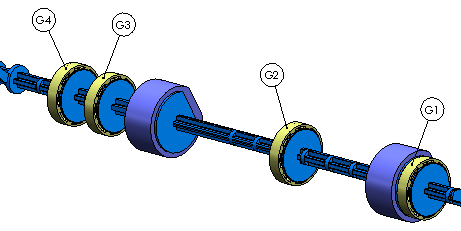

Wenn Sie Kreisförmige Trennlinie auswählen, ist das Feld Unterer Text für Sie bereit zum Einfügen von Daten in die untere Hälfte der Stücklistensymbole. Durch Verwendung der Option Kreisförmige Trennlinie wird die Positionsnummer und die Menge einer Komponente im Stücklistensymbol angezeigt. Sie können die Daten in Text, benutzerdefinierte Eigenschaften und Komponentenreferenzen ändern.
Schriftgrad. Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen), Standard (passt sich automatisch an den Text an) oder Benutzerdefiniert (wo Sie die Stücklisten-Symbolgröße definieren können)
Stücklistensymboltext. Wählen Sie den Texttyp für das Stücklistensymbol aus.
Unterer Text. Wenn Sie die Form Kreisförmige Trennlinie auswählen, wird dieses Feld eingeblendet, so dass Sie einen Text für den unteren Bereich eingeben können. Es stehen die gleichen Optionen wie unter Stücklistensymboltext zur Verfügung.
Stücklistensymboltextquelle. Definiert, von wo das Stücklistensymbol nummeriert wird:
Baugruppenstruktur. Verwendet die Nummerierung, basierend auf der Komponentenreihenfolge im FeatureManager.

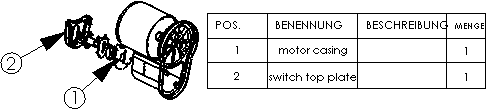

Stückliste <n>. Verwendet die Reihenfolge, die in der ausgewählten Stückliste angezeigt wird.
Stücklistensymbole pro Zeile. Bevor Sie mit der nächsten Zeile beginnen, legen Sie die Anzahl der Stücklistensymbole fest, die in einer Zeile gestapelt werden sollen.
Beispiel von zwei Stücklistensymbolen pro Linie:
Stapel rechts
, Stapel links
, Stapel unten
, Stapel oben
. Klicken Sie zur Festlegung der Richtung des Stapels auf eine dieser Optionen, und beachten Sie die Maßhilfslinien.
Menge
Ermöglicht die Festlegung einer Menge außerhalb der Stücklistensymbole in einer Zeichnung, wenn mehr als eine referenzierte Komponentenkopie in einer Baugruppe vorliegen. Die Menge wird parametrisch aktualisiert.
Platzierung. Zeigt die Menge Links
, Rechts
, Oben
oder Unten
von den Stücklistensymbolen an
Bezeichnung. Ermöglicht die Festlegung eines Etiketts für die Menge. Benutzerdefiniert ermöglicht die Eingabe eines benutzerdefinierten Etiketts.
Mengenwert. Zeigt die Menge an, die im Stücklistensymbol angezeigt werden soll (schreibgeschützt).
Wert übergehen. Ermöglicht das Überschreiben der Menge eines Stücklistensymbols. Sie können z.B. ein Stücklistensymbol in eine Zeichenansicht einfügen, die nur zwei Komponenten zeigt, aber die Gesamtanzahl der Baugruppenkomponenten ist fünf. In einer Ansicht kann ein Stücklistensymbol eine "2" anzeigen, in einer anderen eine "3."
Layer
Wählen Sie in Zeichnungen mit benannten Layers einen Layer aus.
Weitere Eigenschaften
Bei bestehenden geschichteten Stücklistensymbolen können Sie auf Weitere Eigenschaften klicken, um den PropertyManager Bezugshinweis einzublenden, wo Sie Elemente wie Hinweislinien und Pfeile festlegen können.
