Verrundungsoberfläche

Sie können mit Hilfe einer Verrundung die Kante zwischen zwei in einem Oberflächenkörper aneinandergrenzenden Flächen, die in einem Winkel zusammentreffen, glätten.

Wählen Sie eine Partielle Vorschau, eine Vollständige Vorschau oder Keine Vorschau im PropertyManager Verrundung aus. Eine Vorschau ist für alle Verrundungstypen verfügbar.

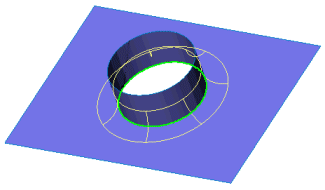

Oberflächenverrundung mit konstantem Radius mit einer Vollständigen Vorschau

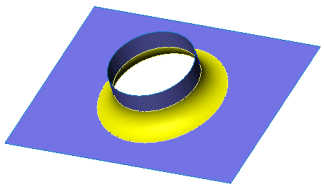

Oberflächenverrundung mit konstantem Radius angewandt

Oberflächenverrundung mit mehrfachen Radien mit einer Partiellen Vorschau

Oberflächenverrundung mit mehrfachen Radien angewandt

Oberflächenverrundung funktioniert bis auf wenige Ausnahmen so wie Verrundung für Volumenkörper.

Sie können wie folgt vorgehen:

  • Die Kanten eines Oberflächenkörpers verrunden.

  • Oberflächenverrundungen mit mehrfachen Radien erstellen.

  • Verrundungen zwischen zwei Oberflächen oder Flächenverrundungen erstellen.

  • Offset-Parameter zu den Oberflächenverrundungen hinzufügen.

  • Oberflächenverrundungen mit Haltelinien erstellen.

  • Trimmen oder die verrundeten Oberflächen in einer Flächenverrundung beibehalten.

  • Eine Verrundung mit variablem Radius auf einer Oberfläche erstellen.

  • Klicken Sie auf Fläche Senkrechte umkehren , damit für eine Fläche die Verrundungsrichtung umgekehrt wird.

Folgendes können Sie nicht ausführen:

  • Einen Schnitt in einem Oberflächenkörper mit der Option Features beibehalten beibehalten.

  • Wählen Sie eine Oberfläche zum Verrunden als Feature im FeatureManager aus.

Kanten auf einem Oberflächenkörper verrunden:

  1. Klicken Sie auf der Features-Symbolleiste auf Verrundung , oder klicken Sie auf Einfügen, Oberfläche, Verrundung/Rundung.

  1. Legen Sie die Optionen des PropertyManagers fest.

  2. Klicken Sie auf OK .
