Bearbeiten von Bühnen

Sie können Bühnen hinzufügen bzw. zugeordnete und mit den Modelldateien gespeicherte Bühnen entfernen oder modifizieren.

Hinzufügen von Bühnen:

Bühnen können auf folgende Weise hinzugefügt werden:

Entfernen von Bühnen:

  1. Klappen Sie im FeatureManager den Eintrag Beleuchtung, Kameras und Bühne auf.

  2. Klicken Sie auf Bühne , und drücken Sie Löschen.

Bühnen können jedoch auch ohne das Löschen vorhandener Bühnen ersetzt werden. In Ersatzbühnen werden keine Parameter übernommen.

Modifizieren von Bühnen:

  1. Klappen Sie im FeatureManager den Eintrag Beleuchtung, Kameras und Bühne auf.

  2. Doppelklicken Sie auf Bühne , um den PropertyManager Bühne bearbeiten anzuzeigen.

  3. Wählen Sie unter Bodenposition Folgendes aus:

    1. Wählen Sie für den Befehl Position durch Auswahl eine planare Fläche aus, um den Boden um die ausgewählte Modellgeometrie umzukehren.

Wenn Sie Position durch Auswahl wählen, muss das Modell relativ zum Boden neu positioniert werden.

    1. Um die Decke zum Boden zu machen, klicken Sie auf Bodenrichtung umkehren .

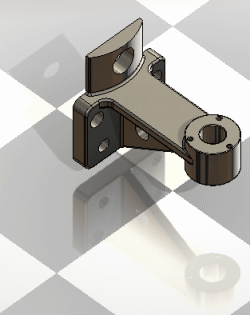

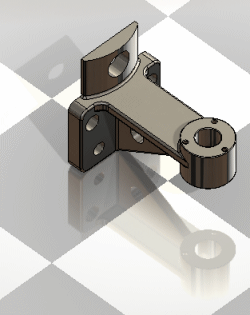

    2. Legen Sie einen Wert für den Offset fest.





    1. Legen Sie einen Wert für die Rotation fest.





Nicht für alle Bühnen wird ein Boden verwendet.

Basisbühnen

Für Basisbühnen wird ein virtueller Boden verwendet, bei dem durch den Schattenwurf des Objekts ein Boden optisch vorgetäuscht wird.

Studio-Bühnen

Bei Studio-Bühnen werden Elemente von Basis- und Präsentationsbühnen miteinander kombiniert. Alle Studio-Bühnen enthalten einen Boden.

Präsentationsbühnen

Präsentationsbühnen enthalten Bühnen mit einem Boden (Holzbodenraum und Garagenraum) und Bühnen, wie beispielsweise Innenhofhintergrund, bei denen durch die Positionierung des Objekts und den Schattenwurf ein Boden optisch vorgetäuscht wird.

  1. Deaktivieren Sie unter Skalierung die Option Automatische Größenanpassung, und legen Sie Werte für Breite, Tiefe und Höhe fest, um Boden- und Wandbereich entsprechend anzupassen.

  2. Legen Sie unter Umgebungsrotation einen Wert für die Rotation von Hintergrund und Reflexion auf dem Modell fest.

  3. Klicken Sie auf .

Siehe auch

Bühnen

Erscheinungsbilder
