FeatureManager Optionen

Optionen für den FeatureManager festlegen:

  1. Klicken Sie auf Optionen (Standard-Symbolleiste), oder klicken Sie auf Extras, Optionen.

  2. Wählen Sie FeatureManager.

  3. Legen Sie die nachfolgend beschriebenen Optionen fest, und klicken Sie auf OK.

Alles zurücksetzen setzt alle Systemoptionen auf den Standardwert zurück, nicht nur jene auf der aktiven Seite.

Gewähltes Element in Ansichtsfeld bringen. Der FeatureManager führt automatisch einen Bildlauf durch, um Features, die mit Elementen, die im Grafikbereich ausgewählt sind, in Bezug stehen, anzuzeigen.

Bei komplexen Teilen und Baugruppen wird empfohlen, diese Option zu deaktivieren. Wenn zu einem Feature gesprungen werden soll, können Sie mit der rechten Maustaste im Grafikbereich klicken, und dann Gehe zu Feature (in Struktur) auswählen.

Feature-Namen bei Erstellung eingeben. Wenn Sie ein neues Feature erstellen, wird der Feature-Name im FeatureManager automatisch ausgewählt, und Sie können einen Namen eingeben.

Pfeiltasten-Steuerung. Bewegen Sie sich im FeatureManager mit Pfeiltasten auf folgende Art und Weise fort:

Operation:

Drücken Sie:

Bildlauf nach oben

Pfeiltaste nach oben

Bildlauf nach unten

Pfeiltaste nach unten

FeatureManager zusammenklappen

Linker Pfeil mit Cursor oben im FeatureManager

FeatureManager aufklappen

Rechter Pfeil mit Cursor oben im FeatureManager

Element zusammenklappen

Linker Pfeil mit Cursor auf dem Element

Element aufklappen

Rechter Pfeil mit Cursor auf dem Element

Einfügeleiste nach oben ziehen

Pfeil nach oben mit Einfügeleiste ausgewählt

Einfügeleiste nach unten ziehen

Pfeil nach unten mit Einfügeleiste ausgewählt

Dynamisches Hervorheben. Die Geometrie im Grafikbereich (Kanten, Flächen, Ebenen, Achsen usw.) wird hervorgehoben, wenn der Cursor sich im FeatureManager über dem Element befindet.

Transparenten aufschwingenden FeatureManager in Teilen/Baugruppen verwenden. Der aufschwingende FeatureManager ist transparent. Wenn die Option deaktiviert ist, ist der aufschwingende FeatureManager nicht transparent.

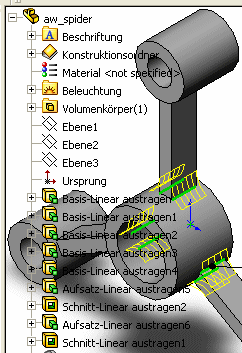

Transparenter aufschwingender FeatureManager

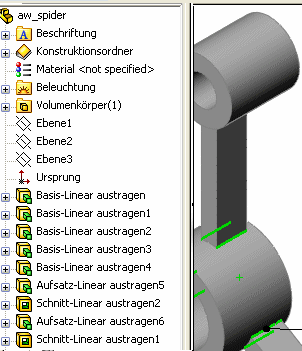

Undurchsichtiger aufschwingender FeatureManager

Anzeigewarnungen. Wählen Sie aus den folgenden Optionen aus:

  • Immer

  • Niemals

  • Alle außer oberste. Warnungen werden auf Feature- und Verknüpfungsgruppenebene, nicht aber auf oberster Ebene angezeigt.

Diese Option gilt nur für Warnhinweise. Fehler werden immer angezeigt.

Strukturelemente einblenden/ausblenden. Steuert die Anzeige der FeatureManager Ordner und Werkzeuge.  Wählen Sie aus den folgenden Optionen aus:

  • Automatisch. Blendet das Element, falls vorhanden, ein. Andernfalls wird es ausgeblendet.

  • Ausblenden. Blendet das Element immer aus.

  • Einblenden. Blendet das Element immer ein.

Um diese Einstellungen zu ändern, können Sie die FeatureManager Optionen einblenden, indem Sie mit der rechten Maustaste im FeatureManager klicken, und Strukturelemente einblenden/ausblenden auswählen.
