Schnitte
Erstellen von Schnittebenen:
Verwenden Sie die Standard-XY-Schnittebene.
Wählen Sie eine Ebene aus der Registerkarte Schnitt.
Wählen Sie eine Fläche im Grafikbereich und wählen Sie dann Flächenebene auf der Registerkarte Schnitt.
Doppelklicken Sie auf einen Punkt auf einer Fläche, um eine Schnittebene zu erstellen, die parallel zur der Fläche ist.
Sie können die Ebene ziehen, um den Schnitt zu ändern. Die Kanten des Modells, die die Schnittebene berühren, werden in Rot angezeigt.
Erstellen und Ändern eines Schnitts:
-
Klicken Sie auf Schnitt einfügen
oder auf Extras, Schnitt.
Eine Schnittebene wird angezeigt, die normal auf das Modell ist.
Ziehen Sie die Ebene, die sich nun entlang der normalen Achse zum Modell verschiebt.
Wählen Sie auf der Registerkarte Schnitt
eine der folgenden Optionen aus.
X-Y-Ebene
Y-Z-Ebene
X-Z-Ebene
Flächenebene. Wählen Sie zunächst eine Fläche und anschließend diese Option aus, um eine Schnittebene zu erstellen, die parallel zur ausgewählten Fläche ist. Durch das Doppelklicken auf eine Fläche wird diese Option ebenfalls aktiviert.
Umkehren. Wendet das Modell entlang der gegenwärtig angezeigten Ebene, damit die andere Seite des Modells angezeigt wird.
Ansicht normal auf Ebene. Zeigt das Modell normal zur Ebene an.
Ebene einblenden. Zeigt die Schnittebene an.
Endkappe einblenden. Zeigt die Kanten als mit Endkappen versehene Flächen an.
|

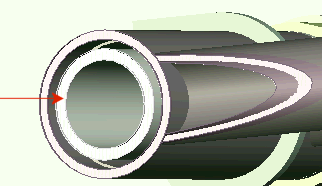

Schnitt mit Endkappe und ausgefüllt |

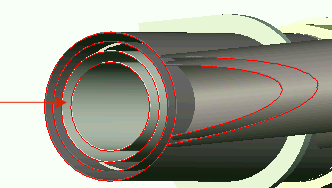

Schnitt ohne Endkappe und hohl |
Um die Auswahl des Werkzeugs Schnitt einfügen aufzuheben, klicken Sie erneut auf das Werkzeug.
