Angolo strato

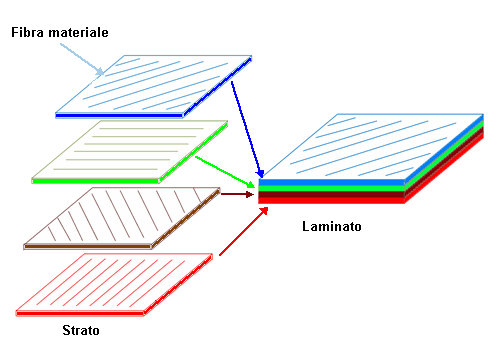

I laminati sono solitamente impilati con gli strati orientati in diverse direzioni. I laminati vengono impilati con gli strati orientati su diverse direzioni quando si vuole ottimizzare la capacità di carico in diverse direzioni. Tale impilamento è necessario quando i laminati sono soggetti a condizioni di carico esterno complesse.
.
Nota: I laminati unidirezionali (stesso orientamento del materiale su diversi strati) sono solitamente adatti a sopportare pesi in una sola direzione. Questi risultano solitamente deboli nella direzione trasversale rispetto all'orientamento dello strato.
Il programma evidenzia l'orientamento di riferimento dell'angolo strato di 0 gradi nella geometria tramite strisce. La direzione di orientamento dello strato di ciascuna lamina, ossia la direzione X delle proprietà del materiale, si evidenzia nella geometria. La direzione Y è trasversale a quella della fibra (nel piano) e la direzione Z è normale alla superficie dello strato. Le immagini mostrano le direzioni X, Y e Z per gli angoli a 0 e 60 gradi della direzione della fibra.
|
Angolo strato: 0 gradi |
Angolo strato: 60 gradi |
|
|
|
Al centro della faccia è visibile una terna del composto. La terna ha quattro frecce:
|
|
Indica l'orientamento a 0° dello strato. La freccia rossa è allineata con le strisce della superficie. |
|
|
Indica l'orientamento a 90° dello strato. La freccia verde è allineata in direzione normale rispetto alle strisce della superficie. |
|
|
La freccia blu è allineata in direzione normale rispetto alla superficie. Inverti orientamento inverte la direzione della freccia blu. |
|
|
Mostra la direzione di orientamento dello strato. |
