Carico/Massa (Connessione rigida)

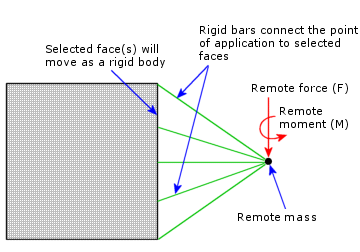

Una posizione rigida è un punto esterno alla geometria del modello. Utilizzare questo PropertyManager per definire la concentrazione di forze, momenti e massa in un punto remoto. Definire la posizione, una massa, le forze e i momenti nelle direzioni X, Y e Z e le entità geometriche collegate alla posizione specificata. Questa posizione è collegata alle entità selezionate mediante barre rigide. Le entità selezionate (facce, bordi e vertici), collegate in modo rigido a un punto comune, possono solo deformarsi come un corpo rigido. Elevate sollecitazioni possono svilupparsi vicino alle facce con le connessioni rigide.

Utilizzare questo PropertyManager per definire una massa remota che rappresenti uno o più componenti sospesi o non definiti nel modello geometrico. La posizione della massa remota deve essere al centro di gravità dei componenti non modellati. I momenti d'inerzia della massa sono calcolati rispetto ad un sistema di coordinate con l'origine corrispondente al centro di gravità e con gli assi X-Y-Z paralleli ai corrispettivi del sistema di coordinate globale o definito dall'utente.

Il software offre un modo automatico per considerare un componente come una massa remota.

Per applicare un carico remoto (connessione rigida) a una faccia:

Per applicare una massa remota (connessione rigida) a una faccia, un bordo o un vertice:
