Uso di un asse di riferimento

È possibile utilizzare un asse come riferimento per applicare i vincoli È possibile impostare le traslazioni nelle direzioni radiali, circonferenziali e assiali. Per gli shell e le travi, è possibile impostare le rotazioni in riferimento a queste direzioni.

L'angolo (q) specificato per la traslazione circonferenziale viene utilizzato per calcolare la traslazione effettiva (v) a ogni nodo dalla formula: v = r. q dove r è la distanza dal nodo all'asse di riferimento.

La seguente tabella riepiloga gli attributi di questo tipo di vincolo:

Attributo

Valore

Possibile DOF per solidi

3 traslazioni

Possibile DOF per shell e travi

3 traslazioni e 3 rotazioni

Possibile DOF per travi rinforzate

3 traslazioni

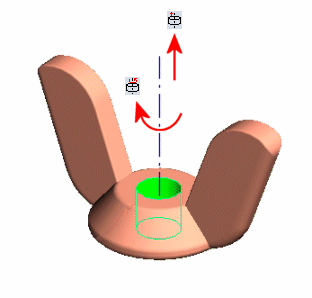

Simbolo di 3D

traslazione

rotazione

Entità selezionabili

Vertici, bordi, facce e giunti di travi rinforzate

Traslazioni

Spostamento radiale

Spostamento circonferenziale

Spostamento assiale

Rotazioni (solo per shell e travi)

Intorno alla direzione radiale

Intorno alla direzione circonferenziale

Intorno alla direzione assiale
