Uso di un piano di riferimento

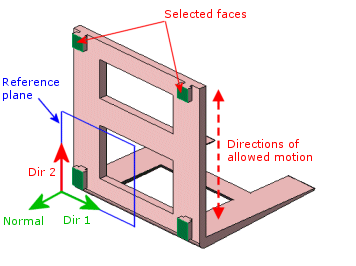

È possibile utilizzare un piano come un riferimento per applicare i vincoli È possibile impostare le traslazioni nelle direzioni 1 e 2 del piano anche nella direzione normale al piano. Per le mesh di shell, è possibile impostare le rotazioni in riferimento a queste direzioni.
La seguente tabella riepiloga gli attributi di questo tipo di vincolo:
Attributo |
Valore |
Possibile DOF per solidi |
3 traslazioni |
Possibile DOF per shell e travi |
3 traslazioni e 3 rotazioni |
Possibile DOF per travi rinforzate |
3 traslazioni |
|
Simbolo di 3D |

traslazione |

rotazione |
Entità selezionabili |
Vertici, bordi, facce e giunti di travi rinforzate |
Traslazioni |
Lungo il piano in direzione 1
|
Lungo il piano in direzione 2
|
Normale al piano
|
Rotazioni (solo per shell e travi) |
Intorno al piano in direzione 1
|
Intorno al piano in direzione 2
|
Intorno alla normale al piano
|
