PropertyManager Funzione Riferimento

Il PropertyManager controlla le proprietà dei simboli della funzione Riferimento.

Per inserire i riferimenti, procedere in uno dei modi seguenti:

Per le parti, fare clic su Riferimento (barra degli strumenti DimXpert) o su Strumenti, DimXpert, Riferimento. Vedere DimXpert per la panoramica sulle parti.
Fare clic su Simbolo Riferimento (barra degli strumenti Annotazione) oppure su Inserisci, Annotazioni, Simbolo Riferimento.

Stile

Impostazioni etichetta

Etichetta . Il testo appare nella casella della funzione riferimento.

Linea di associazione

Usa lo stile del documento. Lo stile del documento segue le impostazioni specificate in Proprietà del documento - Riferimenti. Deselezionare per scegliere uno stile e un allegato diversi. Ogni stile di casella ha un set diverso di stili di allegati.

Quadrato:	Rotondo (GB):	Esempio di stile Arrotondato:
Triangolo riempito Triangolo riempito con spalla Triangolo vuoto Triangolo vuoto con spalla	Perpendicolare Verticale Orizzontale

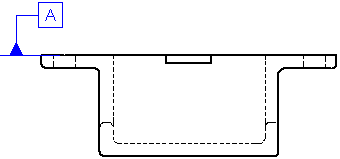

Le opzioni Spalla aggiungono una piegatura al simbolo. La piegatura di spalla è sempre orizzontale o verticale in base al bordo di attacco. Se si aggiunge il simbolo ad un bordo circolare, le opzioni Spalla vengono automaticamente selezionate.

Testo

Posizionare il cursore nell'area del testo. Fare clic su Altro per accedere alla Libreria del simbolo.

Stile delle linee di associazione/contorno

Usa visualizzazione del documento

Selezionare l'utilizzo dello stile e spessore configurato in Proprietà del documento - Riferimenti.
Deselezionare per impostare lo stile della linea di associazione o lo spessore .

Livello

Nei disegni con livelli con nome, selezionare un livello.
