Opzioni di DimXpert

Consente di impostare le opzioni per smussi, asole e raccordi da utilizzare con lo strumento DimXpert.

Per impostare le opzioni di DimXpert:

  1. In un disegno, fare clic su Opzioni nella barra degli strumenti Standard oppure selezionare Strumenti, Opzioni.

  2. Nella scheda Proprietà del documento, fare clic su DimXpert.

  3. Impostare le opzioni descritte di seguito, quindi fare clic su OK.

Schema di quota dello smusso

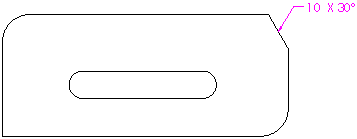

Angolo X Distanza

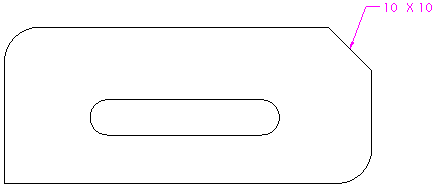

Distanza X Distanza

Schema di quota dell'asola

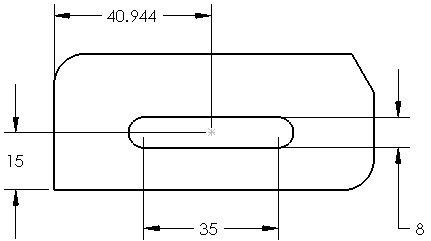

Da centro a centro

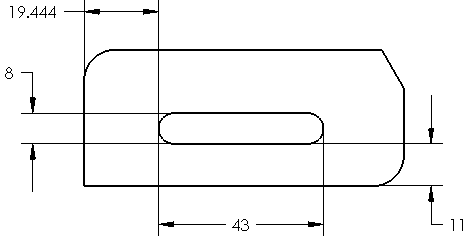

Lunghezza complessiva

Opzioni per Smusso e Raccordo

Tipo. Inserisce una o più quote per raccordi o smussi della stessa dimensione. La dicitura TIPO appare dopo la quota.



Conteggio istanze. Visualizza il numero di varianti di raccordo o smusso aventi la stessa dimensione.

None. Quota ogni raccordo o smusso a prescindere dalle loro dimensioni.
