Aggiungi/Rimuovi
È possibile aggiungere o rimuovere entità di schizzo. Quando si rimuovono entità di schizzo da un blocco, queste sono promosse dal livello corrente a quello immediatamente successivo. L'aggiunta di un blocco produce l'effetto contrario.
Aggiungi/Rimuovi è utile con schizzi complessi, ad esempio dopo l'importazione di un file, se si desidera utilizzare le entità selezionate nello schizzo come blocchi.
Per aggiungere/rimuovere un blocco:
In modalità Modifica schizzo, selezionare un Blocco
nell'albero di disegno FeatureManager.
-
Fare clic su Modifica blocco
nella barra degli strumenti Blocco oppure selezionare Strumenti, Blocchi, Modifica.
|
|
|
Il circuito è un monoblocco. |
Fare clic su Aggiungi/Rimuovi
nella barra degli strumenti Blocco oppure selezionare Strumenti, Blocchi, Aggiungi/Rimuovi.
-
Nel PropertyManager per Entità del blocco, selezionare le entità da aggiunger o rimuovere.
|
|
|

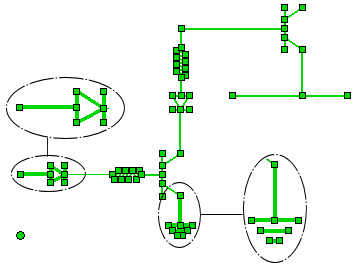

Le entità di schizzo contrassegnate saranno rimosse dal blocco. |
Fare clic su
, quindi nell'angolo di conferma del blocco
e chiudere lo schizzo.
Le entità selezionate fanno sempre parte dello schizzo, ma sono state promosse al livello di schizzo.
