Converti entità
Crea una o più curve in uno schizzo mediante la proiezione su un piano di schizzo di un bordo, un loop, una faccia, una curva o un contorno di schizzo esterno, un insieme di bordi o di curve.
Per convertire un'entità:
In uno schizzo aperto, fare clic su un bordo del modello, un loop, una faccia, una curva o un contorno di schizzo esterno, un insieme di bordi o di curve.
Si può fare clic su un'entità dopo avere selezionato Converti entità
tool.
Ad esempio:
|
|
|
|
Selezionare una faccia per convertire i bordi della faccia. |
Selezionare una faccia, quindi scegliere un bordo di un loop. Il software seleziona solo il loop. |
|
|
|

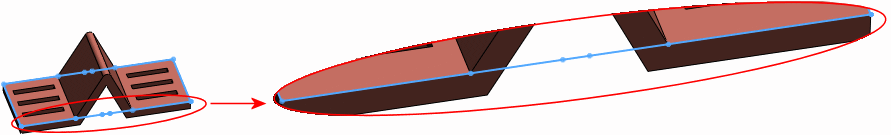

Selezionare le facce contigue per ottenere un contorno completo delle facce. I segmenti di linea corrispondono ad ogni faccia. |
-
Fare clic su Converti entità (barra Strumenti Schizzo) oppure selezionare Strumenti, Strumenti dello schizzo, Converti entità.
Vengono create le relazioni seguenti:
Sul bordo
. Creata tra la nuova curva dello schizzo e l'entità, in modo che la curva cambi se si aggiorna l'entità.
Fisso. Creata internamente sui punti estremi dell'entità di schizzo in modo che lo schizzo possa rimanere interamente definito. Questa relazione interna non viene visualizzata se si utilizza Mostra/elimina relazioni. Per rimuovere una relazione Fissa, trascinare i punti estremi.
Se si sta creando un componente o funzione nel contesto di un assieme e l'opzione Non creare riferimenti esterni al modello è selezionata in Strumenti, Opzioni, Riferimenti esterni, le relazioni di schizzo descritte sopra non saranno create. VedereControllo della creazione dei riferimenti esterni.
Nel PropertyManager, fare clic su Seleziona catena per convertire tutte le entità di schizzo contigue.
Fare clic su
.
