Pettini della curvatura
Lo strumento Pettini della curvatura è utile per migliorare visivamente la pendenza e la curvatura di molte entità di schizzo nei documenti di parte, assieme e disegno.
Per esaminare i pettini di curvatura di un'entità di schizzo:
in uno schizzo aperto, fare clic con il pulsante destro del mouse su un'entità di schizzo e selezionare Mostra pettini di curvatura.

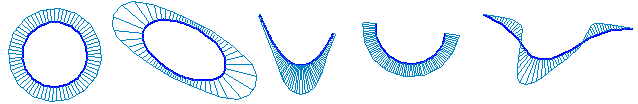

Apparirà l'icona di un pettine, a indicare la curvatura dell'entità.
Nel caso delle spline, il pettine interseca la spline nei punti di flessione.
Il pettine cambia forma in modo dinamico mentre viene trascinata l'entità di schizzo e la sua curvatura cambia.
Nel PropertyManager Scala della curvatura, spostare le tacche per regolare la dimensione e densità del pettine di curvatura.
Fare clic su OK
.
Il pettine rimane visibile quando si chiude lo schizzo (a meno che lo schizzo sia stato convertito in una funzione).
Per cambiare la scala e la densità di tutti i pettini di curvatura in uno schizzo:
in uno schizzo aperto, fare clic con il tasto destro su un'entità di schizzo con pettini di curvatura visualizzati e selezionare Modifica scala della curvatura.
Per nascondere il pettine di curvatura di un'entità di schizzo:
in uno schizzo aperto, fare clic con il tasto destro su un'entità di schizzo e selezionare Mostra pettini di curvatura.
