Applicazione di vincoli multipli alle funzioni
I vincoli possono essere definiti primari, secondari o terziari. Per esempio, un assieme potrebbe avere necessità di accoppiare una funzione con più di una funzione, come un albero vincolato su entrambe le estremità da un gruppo di fori.
Esempi
|
|

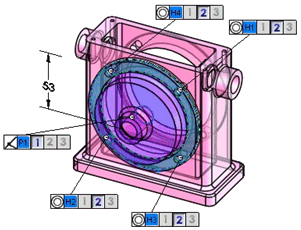

Albero secondario |
|
In questo esempio, l'albero principale, accoppiato alla struttura base, deve allinearsi con i fori di sinistra e di destra della struttura. L'albero secondario deve allinearsi ai fori centrali delle due piastre di copertura. |
|
|
|
Albero principale |
|
|
|
|
Quando si vincola l'albero principale alla struttura, selezionare le opzioni concentrica  per il foro di sinistra e di destra come vincoli primari.
|
|
|
|
|
|
Quando si vincola l'albero secondario, selezionare le opzioni concentrica per ogni piastra di copertura come vincoli primari.
|
|
|
|
|
Altri esempi di applicazione di più vincoli: |
|
|
La copertura può essere accoppiata ai due piani sulla base usando due vincoli coincidenti. |
|
|
|
|
|
I quattro fori possono essere accoppiati sulla sopertura con quattro fori sulla struttura come vincolo secondario. |
|
