アニメーションで合致関係を使用（Using Mates in Animations）

合致関係を使用して、モーション スタディにおける構成部品間の動きを制限できます。 合致の距離や角度の値を設定し、これらの値をアニメーションの途中で変更することができます。 例えば、角度合致を追加して、構成部品の位置を30度30に制御できます。 モーション スタディを使用して、この合致関係の値を指定した時間内で 15度から 45 度までの値で有効にし、構成部品を動かすことができます。

距離か角度の合致関係を使用してアニメーションを作成するには:

1. モーション スタディ（motion study）タブを選択します。

2. タイムラインでタイムバーをドラッグしてアニメーション シーケンスの表示時間を設定します。

3. MotionManager デザイン ツリーで合致(Mates) フォルダ を展開します。

4. 値を変更するには、合致（mate）をダブルクリックします。

5. 計算 （Calculate）（MotionManagerツールバー）をクリックします。

アニメーションでは構成部品が動かされます。

  この例では、アセンブリには 3つの一同じサブアセンブリが含まれています。 ノブ部分の各インスタンスは、それぞれ異なる速度で開始位置に戻り、サブアセンブリの各インスタンスがコントロール可能なことを表します。

カーブに合致（Mates to Curves）

構成部品を単一エンティティのカーブに合致（一致合致を使用）させるか、複数のエンティティ カーブに合致（パス合致を使用）させ、構成部品のアニメーションをコントロールできます。

カーブを使用して、カメラ ベース（camera-based）のウォークスルー アニメーションを定義することもできます。

カーブ合致で構成部品の動きをコントロールするには:

1. 構成部品とカーブの間に合致関係を設定します。

2. 構成部品をカーブに沿ってドラッグします。

カメラ ベースのウォークスルー アニメーションを作成するには:

1. カメラ位置またはターゲット ポイントを直接カーブに添付します。

2. カメラ プロパティのキーポイントを使用してアニメーションを作成します。

複数のエンティティから単一エンティティ カーブを作成するには:

2D スケッチまたは 3D スケッチで フィット スプライン （Fit Spline）を使用して、複数のエンティティから単一エンティティ カーブを作成します。 フィット スプライン（Fit Spline）は非接続エンティティを結合することもできます。

カーブ合致をアニメーションで使用（Using Curve Mates with Animation）

アニメーション スタディは2つの点の間における動作の変化を簡易的に補間して計算します。 構成部品をカーブに合致した場合は、意図した動作とは異なる動きになる場合があります。

この問題に取り組むために、次のいずれかを実行します:

• 簡易的補間ではなく、カーブに沿った距離が計算される、距離合致を使用します。 新しい位置の定義に、距離の値を使用します。

• 中間にキーポイントを追加し、動作を調整してください。

アセンブリをカーブ合致に合致させ、アニメーションを作成するには:

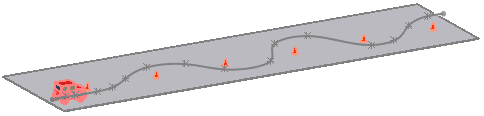

車のアセンブリとカーブの間に合致関係を設定し、車がセーフティ コーンをよけて走るアニメーションを作成

1. アセンブリを開き、アセンブリを進ませるカーブを作成します。

2. モーション スタディ1タブで、タイムバーを 00:00:00 に設定します。

3. (アセンブリ ツールバーの)合致 （Mate）をクリックするか、挿入（Insert）、合致（Mate）を選択します。

4. ステップ 1 で単一エンティティ カーブを使用した場合は、合致 PropertyManager で次を行います:

1. 合致設定（Mate Selections）で合致エンティティ （Entities to Mate）内をクリックし、アセンブリでカーブと点を選択します。

2. 合致タイプとして一致（Coincident）を選択します。

5. ステップ 1 で複数のエンティティ カーブを使用した場合は、合致 PropertyManager で次を行います:

1. パス合致 （Path Mate） を詳細設定合致（Advanced Mates）で選択します。

2. 合致設定（Mate Selections）で次を行います:

• 構成部品頂点 （Component Vertex）をクリックし、アセンブリの点から合致関係を設定する頂点を選択します。

• パス選択（Path Selection）をクリックし、セレクション マネージャ（SelectionManager）をクリックして合致のパスを選択します。

6. をクリックします。

この合致関係により、アセンブリがカーブに沿って走るようになります。

7. 合致 (Mate) をクリックします。

8. カーブを選び、続いてアセンブリの後部を選択します。

9. 距離  （Distance）合致をできるだけ 0 の近くに追加します。 この合致関係はカーブの始点からアセンブリが進む距離をコントロールします。

10. をクリックします。

11. タイムバーを終了時間へとドラッグします。 例えば、00:00:10 を使用してください。

12. 距離合致を編集し、始点から車が進む距離を設定します。 例えば、100 インチを使用してください。

13. 再生（Play）をクリックし、アニメーションを表示します。
