固体部品から板金部品への変換

板金に変換（Convert to Sheet Metal）コマンドにより、ソリッド部品を板金部品に変換するために必要な厚み、ベンド、展開エッジを指定できます。

1. ソリッド部品を作成します。



2. 板金ツールバーの板金に変換（Convert to Sheet Metal）または挿入 > 板金 > 板金に変換をクリックします。
3. PropertyManager の板金パラメータ（Sheet Metal Parameters）で次を行います:
   1. 面を選択し、板金部品の固定面として指定します。
   2. 板金の厚みとデフォルトのベンド半径を設定します。
4. ベンド エッジ（Bend Edges）でベンドを形成するモデル エッジを選択します。
   表示スタイルを隠線表示（Hidden Lines Visible）に変えることで、すべてのベンド エッジが確認しやすくなります。

   必要な展開ラインが自動的に選択され、展開ライン エッジが見つかりました（Rip Edges found）にリストされます。

   グラフィックス領域では、ベンドと展開ラインのエッジに対して吹き出しが表示されます。 この吹き出しで、ベンド半径や展開ラインのギャップを変更することも可能です。



   ベンド エッジか展開ライン エッジを右クリックし、デフォルト値に戻す（Restore Default Value）を選択すると、デフォルト値を回復できます。

5. 追加されたベンドにリリーフ カットを追加するには、自動リリーフ（Auto Relief）でリリーフ カットのタイプを選択します: 矩型（Rectangular）、無理曲げ（Tear）、または長楕円（Obround）

   無理曲げ（Tear）リリーフは、ベンドを追加するために必要な最低限のサイズです。

   矩形(Rectangular)、または長楕円 （Obround）を選択した場合は、リリーフ レシオ (Relief Ratio)の値を指定する必要があります。

6. をクリックします。

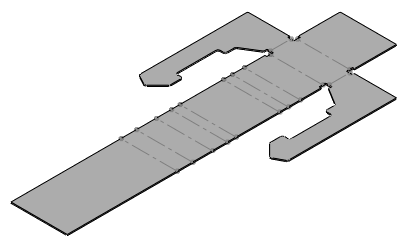

7. 指定したベンドと展開ラインを用いて部品の展開を行うには、板金ツールバーの展開（Flatten） をクリックします。
