断面図の選択(Section View Selection)

部品やアセンブリの断面表示によって作成された面、エッジ、頂点を選択することができます。

断面図の面にスケッチを開くことはできません。

測定プロパティと断面の質量特性

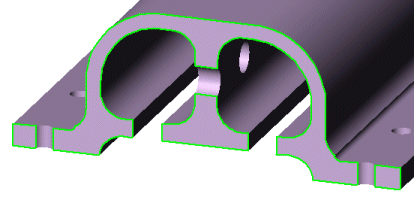

• 断面平面上の面を選択し、断面の質量特性を計算します。 測定するエッジ、または頂点を選択します。

• 切り落とされた面を選択して長さを測定、または断面特性を計算します。 切り落とされた面とは、断面平面によってカットされた面をいいます。

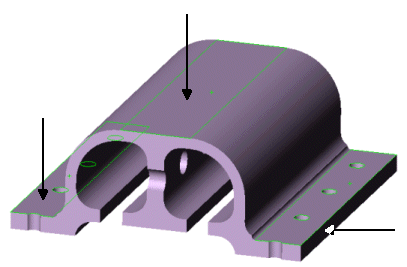

  切り落とされた面

エンティティ変換

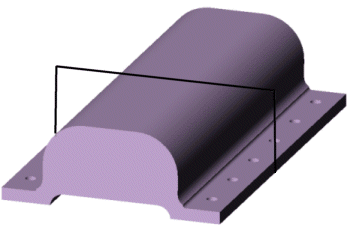

測定(Measure) と断面の質量特性(Section Properties)以外の機能では、切り落とされた面は切り落とされていないかのように扱われます。 たとえば、切り落とされた面でスケッチを開き、エッジを変換,すると、全面のエッジが変換されます。
