ブロックの追加/削除（Add/Remove Block）
スケッチ エンティティを追加あるいは削除できます。 ブロックからスケッチ エンティティを削除すると、これらのスケッチ エンティティはそのブロック レベルから直に接している次のレベルへ移行されます。 ブロックを追加するとその反対のプロセスになります。
ブロックの追加/削除（Add/Remove Block）はインポートされたファイル等スケッチが複雑で、スケッチの一部のエンティティをブロックとして扱いたい場合に便利です。
ブロックを追加/削除するには:
スケッチ編集（Edit Sketch）モードで、FeatureManagerデザイン ツリーから ブロック
(Block) を選択します。
-
ブロックの編集
（Edit Block)（ブロック ツールバー）をクリック、あるいはツール（Tools）、ブロック（Blocks）、編集（Edit）を選択します。
|
|
|
回路は単一のブロックです。 |
追加
（Edit Block)（ブロック ツールバー）をクリック、あるいはツール（Tools）、ブロック（Blocks）、エンティティの追加/削除（Add/Remove）を選択します。
-
PropertyManagerのブロック エンティティ（Block Entities）セクションから、追加あるいは削除したいエンティティを選択します。
|
|
|

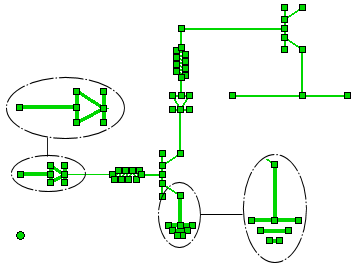

マークされたスケッチ エンティティはブロックから削除されます。 |
をクリックし、ブロックの確認コーナー
をクリックし、スケッチを閉じます。
選択されたエンティティはスケッチの一部であることにかわりはありませんが、スケッチ レベルに移行されました。
