部分断面(Broken-out Section)
部分断面はアセンブリの図面ビューの一部をカットして内部を表示します。 すべての構成部品の断面にはハッチングが自動的に表示されます。
部分断面は既存の図面ビューの一部であって、個別の図面ビューではありません。 閉じた輪郭（一般的にスプライン）で部分断面を定義します。 材料は指定された深さまで切削され、内側のディテールが表示されます。 深さは、数値を設定するか図面ビューでジオメトリを選択して、指定します。
詳細図、断面図、代替位置ビューで部分断面を作成することはできません。 分解図に部分断面図を作成すると、ビューは分解図を収縮できなくなります。
|

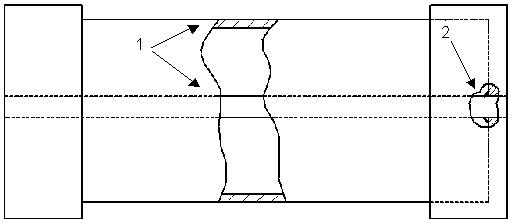

この例では、肉厚（１）とシャフト、そしてシャフトがキャップにどのように溶接付けられているか（２）、が表示されています: |

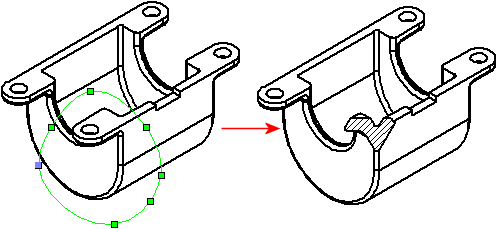

ピクトリアルな図面ビュー（等角投影図、不等角投影図、両等角投影図）の部分断面です。 深さはシートに対して垂直となります: |
|
|
|
部分断面を作成するには：
-
図面ツールバーの部分断面
（Broken-out Section） をクリック、または挿入（Insert）、図面ビュー（Drawing View）、部分断面（Broken-out Section）をクリックします。
ポインタの形が
に変わります。
スプライン以外の輪郭を使用する場合は、部分断面（Broken-out Section）ツールをクリックする前に、閉じた輪郭を作成し、選択しておいてください。
輪郭をスケッチします。
断面表示ダイアログボックスのオプションを設定します。 もし部分断面ビューから構成部品あるいはファスナーを除外することを望まないなら、OKをクリックしてください。
部分断面 PropertyManagerのオプションを設定します。
部分断面の深さの参照に、見にくくなったエッジを選択するために3Ｄ図面ビューモード(3D drawing view mode) を使用してください。
OK
をクリックします。
部分断面を削除、または編集するには：
FeatureManager デザインツリーの部分断面図を右クリックし、次のいずれかを選択します。
削除（Delete）
定義編集（Edit Definition）: 部分断面 PropertyManager, のオプションを設定し、OK をクリックします。
スケッチ編集（Edit Sketch）: スケッチ エンティティを選択し、編集した後でスケッチを閉じます。
