断面平面（Cross Sections）
断面平面を作成します:
デフォルトの XY 軸の断面平面を使用します。
断面平面（Cross Section）タブから平面を選択します。
グラフィックス領域で面を選択し、面平面（Face Plane）を断面平面（Cross Section）タブで選択します。
面上の点をダブルクリックし、選択した面に対して平行に断面平面を作成します。
平面をドラッグし、断面平面を変更できます。 断面平面によって切断させるモデル エッジは赤色で表示されます。
断面図を作成するには：
-
断面平面の作成
（Insert Cross Section）をクリック、あるいはツール（Tools）、断面平面（Cross Section）をクリックします。
モデルの視線に対して垂直な断面平面が表示されます。
平面をドラッグすると、モデルに対して垂直な軸に沿って移動します。
断面平面（Cross Section）タブ
で、次のオプションから選択します。
XY 平面
YZ 平面
XZ 平面
面平面（Face Plane）： 最初に面を選択し、次にこのオプションを選択して選択面に対して平行な平面を作成します。 面をダブル クリックすることで、このオプションを有効にすることもできます。
反転（Flip）： 現在表示されている平面に沿ってモデルを反転し、モデルの反対側を表示します。
平面に垂直に表示（View normal to plane）: 平面に対して垂直にモデルを表示します。
平面表示（Show Plane）: 断面平面表示します。
キャップ表示(Show cap）: エッジをキャップ付きのソリッドな面として表示します。
|

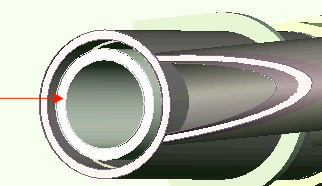

キャップされソリッドな断面 |

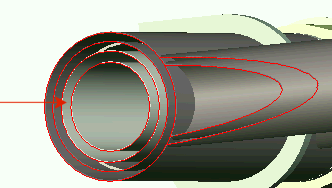

キャップされず空洞になった断面 |
断面平面の作成 （Insert Cross Section）ツールを選択解除するには、ツールを再度クリックします。
