메이트 충돌

때때로 부품이 이미 구속되어 메이트로 이동할 수 없어서 메이트가 불완전할 수 있습니다. 부품이 다른 부품에 고정 또는 메이트 될 수 있습니다.

예제

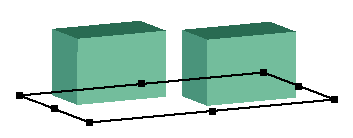

이 두 블럭의 바닥면이 같은 평면에 메이트 되어 있습니다:

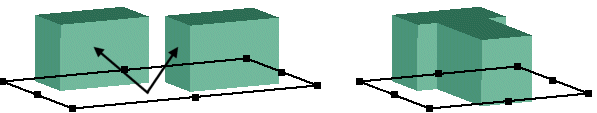

블럭의 한 면과 다른 면 사이에 일치 메이트를 적용하면, 블럭이 그 메이트로 이동할 수 있습니다:

한 블럭의 바닥면과 다른 블럭의 상단 사이에 일치 메이트를 부가하면, 오류가 납니다. 두번째 블럭도 그 평면에 메이트 되어 있으므로, 첫번째 블럭이 평면과 두번때 블럭의 상단에 동시에 메이트 될 수 없습니다.

MateXpert의 이점

예를 들어, MateXpert의 진단을 클릭할 때 프로그램이 세 개의 충돌하는 메이트를 나열하는 경우입니다. 이 메이트들에는 평면과의 두 개의 일치 메이트가 있고, 바닥 면과 상단면의 일치 메이트가 있습니다.

문제 메이트를 클릭하면, MateXpert가 메이트된 면이 일치되지 않으며, 떨어진 거리를 알립니다.

문제 해결 방법

충돌 메이트의 하나를 삭제, 기능 억제 또는 편집합니다.

또한 메이트 속성 표시기와 메이트 오류 표시를 사용해서 메이팅 문제를 인식하고 해결할 수 있습니다..
