너비 메이트

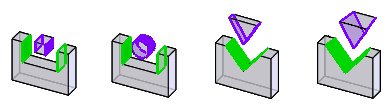

보기:

너비 메이트를 추가하는 방법

1. 메이트 를 (어셈블리 도구 모음) 클릭하거나, 삽입, 메이트를 클릭합니다.

2. 고급 메이트 아래에서 너비 를 클릭합니다.

3. 메이트 선택 아래에서:

1. 너비 선택 란에 평면 두 개를 선택합니다.

2. 탭 선택 란에 평면 두 개 또는 원통면이나 축을 한 개 선택합니다.

4. 를 클릭합니다.

선택한 요소들이 탭이 그루브의 두 면 중앙에 배치되도록 정렬됩니다. 이 때, 탭을 그루브의 가운데 평면을 따라 이동하고 가운데 평면에 수직인 축을 중심으로 회전할 수 있습니다. 너비 메이트는 탭이 위치를 이동하거나 측면으로 회전하지 못하도록 합니다.
