나선형 곡선
파트에 나선형 곡선을 작성할 수 있습니다. 나사 곡선은 스윕 피처에 대한 경로나 안내 곡선으로, 또는 로프트 피처에 대한 안내 곡선으로 사용할 수 있습니다.
나선형 곡선 작성 방법
스케치를 열고 원을 그립니다. 이 원의 지름으로 나사 곡선 (다양한 피치 나사곡선 제외)의 지름을 조절합니다.
곡선 도구 모음에서 나선형 곡선
을 클릭하거나, 삽입, 곡선, 나선형 곡선을 클릭합니다.
나선형 곡선 PropertyManager에서 값을 지정합니다.
확인
을 클릭합니다.
|
|
|
|
병 입구에 나선형 곡선 및 스윕 프로파일 적용 |
보스-스윕 피처(파란색으로 표시)로 병 입구에 나선형 곡선을 만듬 |
|
|
|
|
나선형 스프링 |

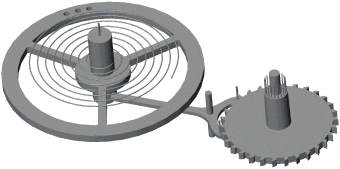

시계 내부 구조의 나선형 스프링 |
|
|
|
|
Variable pitch helix |
A cut-sweep feature creates the worm gear. |
