3D 주석

SolidWorks 파트와 어셈블리 문서는 ASME Y14.41-2003 규격에 따라 3D 주석을 지원합니다.

주석 보기 모드를 활성화 하는 방법:

주석 폴더를 오른쪽 클릭하고 주석 보기 표시 활성을 선택합니다.

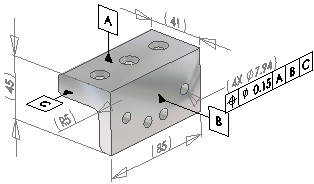

3D 주석이 정면, 아랫면, 등각 보기 등과 같은 모델의 정사 투영도에 따라 표시됩니다. 이러한 주석의 방향을 주석 보기라고 하며, 표준 도면 보기 방향과 같습니다. 주석 뷰는 자동으로 작성되기도 하고 직접 작성할 수도 있습니다.

기본적으로 파트와 어셈블리는 한 개의 주석 보기를 가집니다: 지정안된 항목. 이 뷰에 특정 주석 보기에 삽입되지 않은 주석이 있습니다.  주석 보기를 더블 클릭하면, 뷰에 있는 주석이 표시됩니다. 화살표 는 주석 뷰가 활성되었음을 표시합니다.

모델에 주석 뷰를 작성해 두면, 도면에서 주석 뷰를 사용할 수 있습니다. 이 주석 보기는 2D 도면뷰로 변환되어서 모델에 삽입한 주석이 도면에 표시됩니다.

파트의 3D 주석이 해당 도면에 동적으로 연결되어 있지 않습니다. 파트의 3D 주석을 변경하면, 도면이 업데이트되지 않습니다. 변경 사항을 업데이트하기 위해 도면 뷰를 재삽압할 필요가 있습니다.
