평행/동심 배열

도면에서 선택한 선형, 방사형, 각도 도면 치수를 일정한 간격으로 배열합니다. 평행/동심원 배열은 치수를 "스택"과 "간격" 치수에 사용됩니다. 선택한 치수는 같은 유형이어야 합니다.

병렬 치수를 배열하고 그룹화하는 방법

1. 도면에서, Ctrl 키를 누른 채 배열하려는 치수를 클릭합니다. 왼쪽 마우스 버튼을 누르고 치수 둘레로 상자를 끌어 치수 그룹을 선택할 수도 있습니다.

2. 맞춤 도구 모음에서 평행/동심 배열을 클릭하거나, 도구, 치수, 평행/동심 배열을 클릭합니다.

   치수가 화살표 사이에 일정한 간격으로 배열됩니다. 또한, 그룹화되어 이동할 때 평행 간격이 그대로 유지됩니다.

치수 간 거리를 지정하는 방법

1. 도구, 옵션, 문서 속성, 치수를 클릭합니다.

2. 오프셋 거리 아래에서, 최종 치수로부터(치수 간 거리)에 대한 값을 지정합니다.

3. 확인을 클릭합니다.

서로 정렬된 치수 하이라이트하기

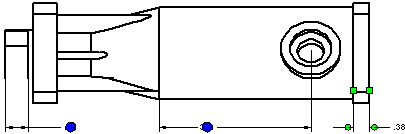

평행/동심원 배열 로 작성된 치수를 오른쪽 클릭하고 정렬상태 보이기를 클릭합니다.

정렬된 치수는 파란색 점선으로 표시됩니다.

배열된 치수 세트에서 치수 제거하기

평행/동심원 배열 로 작성된 치수를 오른쪽 클릭하고 배열 분리를 클릭합니다.
