나사산 표시
나사산 표시는 특정 구멍의 속성을 나타내주어 모델에 실제 나사산을 추가할 필요가 없습니다. 나사산 표시는 구멍에 있는 나사산의 긴(바깥) 지름이나 보스에 있는 나사산의 짧은(안쪽) 지름을 표시해주며, 구멍 속성 표시기에 그 정보가 포함됩니다.
나사산 표시의 속성:
파트, 어셈블리, 도면에 나사산 표시를 할 수 있으며, 도면에서 속성 표시기 노트를 붙일 수 있습니다. 원추형 구멍에도 나사산 표시를 삽입할 수 있습니다. 원추형 나사산 끝이 납작한 면이 아닐 경우 곡면에 의해 잘립니다.
나사산 표시는 다른 주석과는 달리 표시되는 항목의 흡수된 피처입니다. 예를 들어, 구멍의 나사산 표시는 구멍을 작성할 때 사용된 스케치와 함께 FeatureManager 디자인 트리의 구멍 피처 아래 나사산 표시1
로 나타납니다.
포인터를 나사산 위로 가져가면, 포인터 모양이
로 바뀝니다.

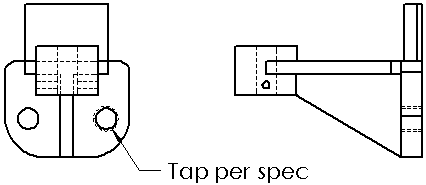

파트 문서에서 나사산이 도면뷰에 자동으로 삽입됩니다. 이 때 도면이 ANSI 규격이면, 나사산 속성 표시기가 함께 삽입됩니다. (속성 표시기는 나사산 표시 PropertyManager에서 삽입하지만, 도면 문서에만 표시됩니다.) 나사산 속성 표시기는 ISO, JIS, 기타 규격에서는 사용되지 않으나, 바로가기 메뉴에서 속성 표시기 삽입을 사용하여 표시하는 방법이 있습니다 (다음 문단 참고). 어셈블리 문서에서 나사산 표시를 도면에 삽입하려면, 삽입, 모델 항목을 클릭하고 나사산 표시
를 클릭합니다.
도면에서, 속성 표시기 삽입이 바로가기 메뉴에 표시됩니다. 나사산 속성 표시기가 파트와 어셈블리에 정의되었지만 도면에는 표시되지 않을 경우, 이 메뉴 항목을 선택하면 속성 표시기가 표시됩니다. 나사산에 지시선이 디폴트로 첨부됩니다. 속성표시기는 일종의 노트입니다.
도면 뷰에서 작업하는 동안 나사선을 추가할 경우 파트나 어셈블리가 나사선 표시 피처를 포함하기 위해 업데이트됩니다.
원형 나사산 표시 치수와 도면 측면의 직선 치수를 모두 지정할 수 있습니다. 파트나 어셈블리 문서에서 나사산 표시의 치수를 기입할 수 없습니다.
나사산 표시 여부는 모체 피처의 표시 여부를 따릅니다. 표시 모드를 변경하거나, 피처를 숨은 모서리 보이기 목록에 추가하거나, 부품을 숨기면 나사선 표시 여부가 자동으로 변경됩니다.
나사산 표시의 표시 여부를 전환하기 위해, 고품질 나사산 표시를 설정합니다.
이제 패턴된 나사산 표시를 참조할 수 있습니다.
-
직선 탭과 테이퍼 탭 구멍은 구멍 가공 마법사에서 나사산 표시를 추가할 수 있습니다.
참고: 구멍 가공 마법사로 작성된 나사산 표시가 있는 구멍은, 구멍 지름이 탭 드릴의 지름이 됩니다. 나사산 표시가 없는 탭 구멍은, 구멍 지름이 나사산의 바깥 지름이 됩니다.
나사산 음영 표시의 경우 옵션
을 클릭합니다. 옵션 탭에서 도면화를 선택합니다. 필터 표시 아래에서, 음영 나사산을 선택합니다.
나사산 표시를 삽입하는 방법
원통형 피처(보스, 컷, 구멍)에서 나사산 표시를 시작할 원형 모서리를 클릭합니다. 피처가 원추형 구멍일 경우 주 지름을 선택합니다. 피처가 원추형 보스일 경우 작은 지름을 선택합니다.
도구를 클릭한 후에 피처를 선택할 수도 있습니다.
주석 도구 모음에서 나사산 표시
를 클릭하거나, 삽입, 주석, 나사산 표시를 클릭합니다.
나사산 표시 PropertyManager에서 속성을 설정합니다.
확인
을 클릭합니다.
나사산 표시를 편집하는 방법
파트나 어셈블리 문서에서, 나사산 표시 피처를 오른쪽 클릭하고 피처 편집
을 클릭합니다.
나사산 표시 PropertyManager에서 필요한 대로 수정한 후, 확인을 클릭합니다.
활성 도면 문서에서 나사선의 선 유형과 두께를 지정하는 방법
옵션을 클릭합니다. 문서 속성 탭에서 선 형식을 선택합니다.
모서리선 유형 아래 목록에서, 나사산 표시를 선택합니다.
-
목록에서 유형 및 두께를 선택합니다.
미리보기 상자에 적용된 모양이 나타납니다.
