중심 표시 PropertyManager
중심 표시 PropertyManager에서 중심 표시 속성을 변경할 수 있습니다. 선택한 중심 표시 유형에 따라 사용할 수 있는 옵션은 달라집니다.
옵션
|
 단일 중심 표시.
|
|
|
 선형 중심 표시. 원이나 원호의 선형 패턴에 중심 표시를 삽입합니다. 선형 패턴이 인식된 경우, 파급  을 클릭하여 모든 패턴 인스턴스에 중심 표시를 작성합니다.
|

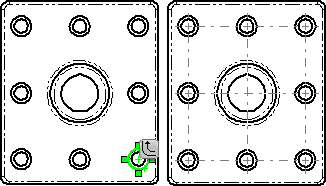

선형 패턴에 파급된 중심 표시:
연결선이 있는 선형 중심 표시:
|
|
 원형 중심 표시. 원이나 원호의 원형 패턴에 중심 표시를 삽입합니다.
|
선형선, 방사선, 베이스 중심 표시가 있는 원형 중심 표시:
|
|
원형선. 패턴에서 구멍을 지나는 큰 원형 중심선을 작성합니다. |
|
|
방사선. 패턴의 중심에서 바깥쪽으로 패턴 구멍까지 선을 작성합니다. |
|
|
베이스 중심 표시. 패턴 중심에 중심 표시를 삽입합니다. |
|
|
홈 중심표시.
중심 표시를 직선 홈이나 원호 홈에 삽입합니다:
|
원호 홈 끝이 중심 표시의 중심이 됩니다.
|
속성 표시
문서 디폴트 사용을 선택해제해서 문서 속성 - 중심선/중심 표시의 다음 속성을 바꿉니다:
|
|
|
|
|
|
선택했을 때:
|
선택하지 않았을 때:
|
|
|
선택했을 때:
|
선택하지 않았을 때:
|
각도
뷰가 회전하여 중심 표시가 같이 회전되면, 회전 각도가 여기에 나타납니다. 양수로 각도를 입력하면 중심 표시가 시계 반대 방향으로 회전됩니다.
레이어
레이어 이름이 있는 도면에서, 레이어를 선택합니다.
