구멍 속성 표시기

구멍 속성 표시기 도구는 구멍 가공 마법사 또는 원형 컷 피처를 통해 작성한 구멍에 구속된 지름 치수를 부가합니다.

구멍 속성 불러오기는 도면에 사용할 수 있습니다. 모델에서 구멍 치수를 변경하면, 속성 표시기가 자동으로 업데이트됩니다.

구멍 속성 표시기는 구멍 가공 마법사로 구멍을 만들 때의 구멍 가공 마법사 정보를 표시합니다. 구멍 가공 마법사 유형의 기본 형식 위치: <설치_디렉토리>\solidworks\lang\<korean>\calloutformat.txt. 두 번째 파일, calloutformat_2.txt은 간략 버전입니다. 두 파일 중 하나를 편집할 수 있습니다. 두 번째 파일을 사용하려면 SolidWorks 소프트웨어가 참조하는 calloutformat.txt 파일로 파일 이름을 바꾸어야 합니다. 구멍 속성 표시기 형식 파일의 기본 폴더는 도구, 옵션, 시스템 옵션, , 파일 위치에서 설정할 수 있습니다.

선형이나 원형 패턴의 구멍이 구멍 가공 마법사에서 작성되었다면, 구멍 속성 표시기에 인스턴스의 수가 포함됩니다. JIS 표준 규격에서는, 인스턴스 수를 "x" 또는 "-"로 변경할 수 있습니다.

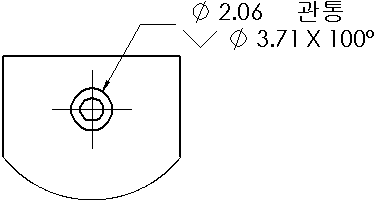

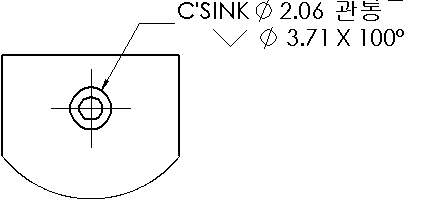

구멍 속성 표시기의 예:

구멍의 축은 도면 시트에 수직이어야 합니다.

도면에 구멍 속성 표시기 삽입하기

1. 주석 도구 모음에서 구멍 속성 표시기를 클릭하거나, 삽입, 주석, 구멍 속성 표시기를 클릭합니다.

   포인터 모양이 로 바뀝니다.

2. 구멍 테두리를 클릭한 후, 그래픽 영역을 클릭하여 속성 표시기를 배치합니다.

   구멍 속성 표시기가 삽입되며, 치수 PropertyManager가 열립니다. 속성 표시기에는 지름 기호 와 구멍 지름 치수가 표시됩니다. 이 때, 구멍의 깊이를 알면 속성 표시기에 깊이를 나타내는 기호 과 함께 깊이값이 같이 표시됩니다. 구멍이 가공 마법사에서 작성되었을 경우에는, 구멍에 대한 다른 추가적인 정보가 표시될 수도 있습니다 (예를 들면, 카운터 싱크 치수 및 구멍 개수 등).

3. 필요하면 치수 PropertyManager에서 구멍 속성 표시기를 편집합니다.

   정밀도를 지정하고, 화살표 유형을 선택하거나 문자를 추가합니다. 그러나, 치수와 구멍의 크기와 유형 기호는 그대로 유지해야 합니다.

   구멍이 구멍 가공 마법사로 작성된 경우, 치수 PropertyManager의 변수를 클릭해서 속성표시기 변수 목록에 액세스해서 구멍 속성 표시기에 삽입할 수 있습니다.

   현재 단위가 밀리미터(mm)인 도면에 ANSI 인치 규격의 탭 구멍에 구멍 속성 표시기를 붙이면, 드릴 지름과 구멍의 깊이는 mm로 보고되나 나사산 설명에는 ANSI 인치 크기가 표시됩니다. 원하면, 구멍 속성 표시기 변수 대화 상자에서 이 나사산 표시를 다른 변수로 대치할 수도 있습니다.

4. 다른 구멍 속성 표시기를 더 추가하려면 2단계에서 4단계를 반복하고, 확인 을 클릭합니다.

5. 치수를 오른쪽 클릭하고 표시 옵션, 옵션을 클릭하여 치수를 다양한 형식으로 표시할 수 있습니다. 지름으로 표시, 반경으로 표시, 직선 치수로 표시, 괄호 표시, 검사로 보기.



구멍 속성 표시기 속성 편집하기

치수 PropertyManager에서, 편집하려는 구멍 속성 표시기를 선택하고 변경합니다.

속성 표시기 텍스트 일부를 직접 변경하면, 해당 부분의 모델 링크를 상실합니다. 이렇게 링크가 분리되는 경우에는, 경고 메시지가 표시됩니다.

구멍 속성 표시기에 공차 표시하기

1. 구멍 속성 표시기를 선택합니다.

2. PropertyManager에서 공차 유형 을 선택합니다.

3. 최대 변차와 최소 편차 값을 입력합니다.

4. 확인 을 클릭합니다.

지오메트리나 구멍 가공 마법사로 정의

구멍 가공 마법사 정의와 지오메트리 정의 간을 전환하는 방법:

1. 구멍 속성 표시기를 오른쪽 클릭하고, 표시 옵션, 지오메트리로 지정를 선택합니다.

2. 구멍 가공 마법사 정의로 돌아가려면, 속성 표시기를 오른쪽 클릭하고 표시 옵션, 구멍 가공 마법사로 지정을 선택합니다.

   위와 같은 메뉴는 가공 마법사로 제작된 구멍에서만 사용할 수 있습니다.

인스턴스 표시

인스턴스 수 표시를 JIS 규격에서만 점선 또는 "x"로 변경할 수 있습니다.

인스턴스 수 표시를 변경하는 방법

1. calloutformat.txt를 텍스트 편집기에서 엽니다. 파일은 보통 다음에 위치해 있습니다:<설치_디렉토리>\solidworks\lang\<korean>.

2. 파일에서:

1. 파일의 상단에 있는 NO-NUMBER-OF-INSTANCES 앞에 별표(*)가 있는지 확인합니다.

2. JIS 부분을 찾습니다. 그 부분의 시작에 JIS-COUNT-DELIMITER을 점선 또는 "x"으로 지정합니다:

• JIS-COUNT-DELIMITER=-

• JIS-COUNT-DELIMITER=x

3. 파일 저장 및 닫기

3. calloutformat.txt 파일이 파일 위치에 있는 구멍 속성 표시기 형식 파일로 참조되어 있는지 확인합니다.

직접 표준 정의

파생된 구멍 속성 표시기 표준 지정하기:

1. 설치 디렉토리\solidworks\lang\<korean>\에 있는 calloutformat.txt 또는 calloutformat_2.txt를 편집합니다.

2. ANSI (또는 기본 표준)의 내용을 복사해서 텍스트 파일 안의 새 항목에 붙여넣습니다.

3. 대문자만을 사용해서 표준 이름을 사용자의 파생 구멍 속성 표시기 표준으로 바꿉니다.

4. calloutformat.txt로 파일을 저장합니다.

대문자만 사용해서 구멍 속성표시기 표준을 정의합니다.

구멍 속성 표시기 형식 수정

구멍 속성 표시기 형식의 정의 파일인 calloutformat.txt를 편집하여 구멍 속성 표시기 형식을 수정할 수 있습니다.

아래는 calloutformat.txt를 편집하는 예 입니다.

관련 항목

구멍 속성표시기에 멀티조그 지시선 추가하기
