멀티 조그 지시선
도면에서 멀티 조그 지시선을 사용하여 원하는 대로 굽은 지시선을 만들거나 단순한 화살표나 블럭 도표를 만들 수 있습니다. 예를 들어, 멀티 조그 지시선을 사용하여 직선 지시선이나 굽은 지시선으로는 닿기 힘든 도면의 요소에 노트를 가리킬 수 있습니다. 멀티 조그 지시선에 대한 주의 사항은 다음과 같습니다.

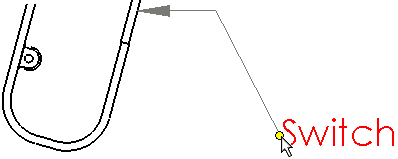

주석, 스케치 요소, 모델 모서리선이나 면에 지시선을 붙일 수 있으며, 아무런 요소에 붙이지 않고 지시선을 삽입 할 수도 있습니다.
포인터를 이동할 때 마다 지시선의 각 세그먼트의 미리보기가 나타납니다.

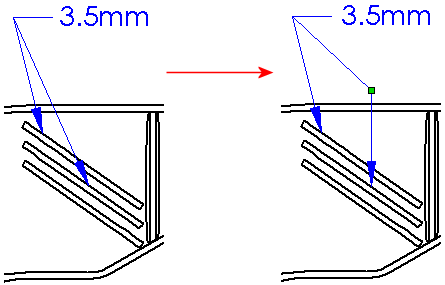

멀티 조그 지시선을 위해 조그 점과 가지를 삽입할 수 있습니다.

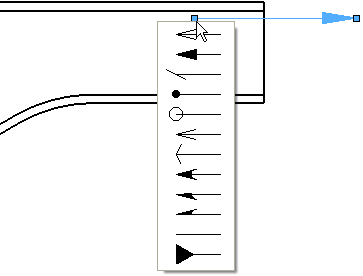

도면 시트의 아무 곳에서나 멀티 조그 지시선을 시작할 수 있습니다. 도면 시트에서 아무 곳이나 더블 클릭하여 지시선을 끝낼 수도 있습니다. 지시선이 아무런 요소에 붙어있지 않으면, 끝점 화살표 형식은 문서 속성 - 주석에서 부착안함 옵션에 따릅니다. 바로가기 메뉴에서 끝점 화살표 형식을 다른 형식으로 선택할 수 있습니다.
멀티 조그 지시선을 주석을 작성하면서 추가하거나 주석을 작성한 후에 추가할 수 있습니다.
멀티 조그 지시선 만들기
주석을 작성할 때 멀티 조그 지시선 삽입하기
조그점 추가하기

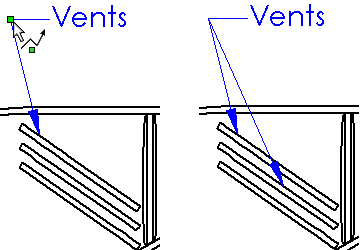

가지 추가하기
끝점 화살표 변경하기
직선형 지시선을 멀티 조그 지시선으로 변경하기
멀티 조그 지시선 삭제하기
조그점 삭제하기
가지 삭제하기
관련 항목
치수 지시선 PropertyManager
