여러 주석

여러 주석이란:

• 한 유형의 주석을 여러 개 작성하는 것입니다.

• 주석과 다른 스케치 요소를 복사하고 붙여넣는 것입니다.

여러 개의 주석

PropertyManager나 대화 상자를 닫지 않고 한 유형의 여러 개의 주석을 작성할 수 있습니다.

여러 개의 인스턴스를 사용할 수 없는 주석도 있음에 주의합니다.

주석을 여러 개 만드는 방법

1. 주석 도구 모음에서 적절한 도구를 클릭하거나, 삽입, 주석을 클릭하고 메뉴에서 도구를 선택합니다.

2. PropertyManager나 대화 상자에서 텍스트를 입력하고 옵션을 선택합니다.

3. PropertyManager나 대화 상자를 열어둔 채, 그래픽 영역을 클릭하여 주석을 배치합니다.

• 필요한 만큼 클릭하여 여러 개의 복사본을 배치합니다.

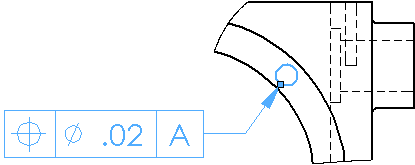

• 주석에 지시선이 붙어 있으면, 한 번 클릭하여 지시선을 배치하고 다시 한 번 더 클릭하여 주석을 배치합니다.

4. PropertyManager나 대화 상자에서 각 주석 항목에 대한 문자 및 기타 항목을 변경할 수 있습니다.

5. 확인을 클릭합니다.

혼합 주석

여러 개의 주석을 다음과 같이 잘라 붙일 수 있습니다:

• 주석, 치수, 도면뷰, 스케치 요소를 선택할 수 있습니다. 항목을 개별적으로 선택하거나 또는 상자 선택을 이용하여 선택합니다.

• 도면에서 여러 개의 주석을 잘라 붙이거나 끌어 이동할 수 있으며, 이동 요소나 복사 요소 도구를 사용할 수도 있습니다. 개별 항목은 새 위치로 이동 또는 삭제될 수 있습니다.

• 여러 항목을 붙여넣을 때 모든 선택 항목의 중간에 붙여넣기 포인터가 있게 됩니다. 모든 항목은 그 상대적 위치가 유지됩니다.

• 하나의 도면 시트에서 항목을 자르거나 복사하여 다른 시트에 붙여넣을 수 있습니다.

• 다른 뷰에 속한 항목을 자르고 붙여넣을 수 있습니다. 주석을 붙여넣으면 모두 활성 뷰에 첨부됩니다.
