일렬 부품 번호

일렬 부품 번호는 여러 개의 부품 번호를 하나의 지시선으로 합칩니다. 부품을 선택할 때 마다 일렬 부품 번호가 작성됩니다. 부품 번호는 수직 또는 수평으로 배치할 수 있으며 어셈블리의 도면과 어셈블리 문서에 일렬 부품 번호를 삽입 할 수 있습니다.

어셈블리의 부품 번호를 도면 뷰로 불러오려면 모델 항목 PropertyManager에서 노트를 클릭합니다.

기본 부품 번호 속성을 설정하려면 문서 속성 - 부품번호를 엽니다. 일렬 부품 번호 아래에서, 유형과 크기를 지정합니다. 문자 아래에서 부품 번호 내용을 선택합니다: Text, 품번, 수량, 또는 사용자 정의 속성. PropertyManager에서 이 설정을 무시하고 다시 정의할 수 있습니다.

일렬 부품 번호는 부품을 선택하지 않고 삽입할 수 있어 아교 또는 액체와 같은 실제 모델이 아닌 어셈블리의 일부인 항목에 주석을 달 수 있습니다.

일련 부품 번호에서 품번을 변경할 경우 BOM의 품번도 변경됩니다.

테이블 형식의 BOM에서 품번을 변경하려면 BOM PropertyManager에서 품번 변경 안함 을 선택하지 않아야 합니다. 품번을 변경한 뒤에 어셈블리 순서로 돌아가려면, 어셈블리 순서대로 를 클릭합니다.

Excel 형식의 BOM에서 품번을 변경하려면, BOM 속성 대화 상자의 통제 탭에서 행 번호 어셈블리 순서 따르기 확인란을 선택 취소해야 합니다. 이 확인란이 선택되어 있으면, 품번을 변경할 수 없음을 알리는 메시지가 표시됩니다.

일렬 부품 번호를 삽입하는 방법

1. 삽입,주석,일렬 부품 번호를 클릭합니다.

   일렬 부품 번호 PropertyManager가 열리며, 포인터가 로 바뀝니다.

2. 부품 번호 지시선을 붙일 부품에서 점을 선택한 후, 다시 한 번 클릭하여 첫 부품 번호를 배치합니다. (부품을 선택한 순서에 따라 부품 번호가 배치되는 순서가 결정됩니다.)

일렬 부품 번호를 삽입할 때, 요소에 포인터를 두고 요소를 강조하고 지시선을 부착해야 합니다. 포인터를 요소 위에 올려놓지 않으면 지시선이 표시되지 않습니다. 이 방법을 통해, 지시선과 강조된 요소가 모델이나 도면뷰를 가리지 않게 됩니다.

지시선과 첫 부품 번호가 표시됩니다.

3. 계속하여 부품을 선택합니다.

   선택한 각 파트에 대한 스택 부품 번호가 추가됩니다. 일렬 부품 번호를 추가할 때, 스택 방향을 PropertyManager (위 , 아래 , 왼쪽 , 오른쪽 )에서 선택합니다.

   각 부품 번호는 별도의 노트로 삭제하거나 편집하기 위해 선택할 수 있습니다.

4. 확인 을 클릭하여 PropertyManager를 닫습니다.

나중에 스택에 부품 번호를 추가하는 방법

1. 나열된 부품 번호 중 하나를 오른쪽 클릭하고 스택(Stack)에 추가를 선택합니다.

2. 스택에 추가할 부품을 선택합니다.

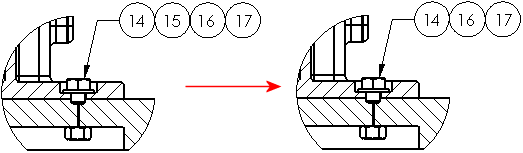

스택에서 부품 번호 제거하기

스택에서 부품 번호를 선택하고 Delete를 누릅니다.

부품 번호 문자를 편집하는 방법

다음 중 한 가지 방법을 사용합니다.

• 부품 번호 문자를 더블 클릭하여 편집합니다.

• 부품 번호를 선택하고 PropertyManager에서 텍스트를 편집합니다.

• 부품 번호를 오른쪽 클릭하고 속성을 선택합니다.

일렬 부품 번호의 속성을 변경하는 방법

다음 중 하나를 선택 실행 합니다

• 스택에서 부품 번호를 선택하고 PropertyManager에서 속성을 변경합니다. 추가 속성의 경우, 기타 속성을 클릭하여 노트 PropertyManager를 엽니다.

• 부품 번호를 오른쪽 클릭하고 속성을 클릭합니다.

  선택한 부품번호에만 속성 변경이 적용됩니다. 일렬 부품 번호에 있는 모든 부품 번호를 변경하려면 모두 선택해야 합니다.
