용접 기호

용접 기호를 사용하여 어셈블리, 도면 및 파트의 꼭지점, 모서리 또는 면에 용접 기호를 추가할 수 있습니다. ANSI, ISO, GOST, JIS가 내장된 용접 기호 라이브러리가 지원됩니다.

용접 기호가 자동으로 작성되는 경우:

• 어셈블리에서 용접 비드 부품을 작성할 때.

• 파트에 있는 용접구조물에 필렛 비드를 삽입할때

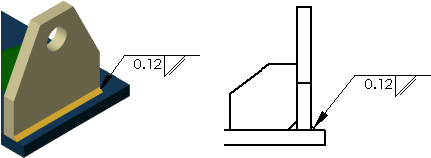

모델에 용접 기호를 추가한 경우, 모델 항목 삽입하기를 사용하여 기호를 도면에 불러올 수 있습니다.

파트, 어셈블리, 도면 문서에서 용접 기호를 별도로 작성할 수도 있습니다. 용접 기호 작성 또는 편집시에 할 수 있는 기능

• 사각형이나 베벨형 등의 용접 기호에 2차 용접 필렛 정보를 추가합니다.

• 지시선 고정점을 없음으로 선택합니다.

• 각 용접 기호의 텍스트 글꼴을 선택합니다.

용접 기호 삽입하기:

1. 용접 기호 (주석 도구 모음)을 클릭하거나 삽입, 주석, 용접 기호를 클릭합니다.

   용접 기호 속성 대화 상자가 ISO, BIS, DIN, JIS, GB 규격별로 표시합니다. ANSI와 GOST 규격은 다른 대화 상자를 사용합니다.

2. 값을 입력하고 기호와 옵션을 선택합니다.  미리보기가 표시됩니다.

3. 용접 부위를 나타내려는 면이나 모서리를 클릭합니다. 기호에 지시선이 있을 경우, 클릭하여 지시선을 배치한 다음 다시 클릭하여 기호를 배치합니다.

용접 기호 를 클릭하기 이전에 면이나 모서리선을 선택하면, 지시선이 이미 붙어 있습니다; 한 번 클릭하여 기호를 삽입합니다.

4. 필요한 만큼 클릭하여 여러 개의 기호를 삽입합니다.

5. 확인을 클릭합니다.

용접 기호를 편집하기:

• 기호를 더블클릭 합니다.

• 기호를 오른쪽 클릭하고 속성을 선택합니다.
