Instant3D 동적 단면 평면
동적 단면 평면은 평면을 사용하여 모델 단면을 동적으로 작성하는 도구입니다. 때로는 이 동적 단면 평면을 다른 관점으로 설계 작업에 접근할 때 해석 도구로써도 사용됩니다. 여러 개의 동적 단면 평면을 지속적으로 표시할 수 있고 이 단면들은 자동으로 모델과 함께 저장됩니다.
동적 단면 평면 표시를 전환하려면 보기, 동적 단면 평면을 클릭합니다.
동적 단면 평면은 모덜리스(non-modal)입니다. 재질을 추가하고 피처를 추가하거나, 동적 단면 평면을 사용할 동안 다른 Instant3D 기능을 함께 사용 할 수 있습니다.
|
동적 단면 평면 사용하기:
평면 면 또는 평면을 선택하고 오른쪽 클릭하여 동적 단면 평면을 선택합니다.
평면은 선택한 면을 기준으로 크기 조절됩니다. 핸들 끌기로 평면의 크기 조절이 가능합니다. 모든 동적 단면 평면이 저장된 동적 단면 평면 폴더가 FeatureManager 디자인 트리에 나타납니다.
동적 단면 평면 폴더에서 평면을 선택하고, 이름을 LSP1로 바꿉니다. 그래픽 영역에서 임의 지점을 클릭합니다.
동적 단면 평면이 비활성화되고 평면 핸들이 없어집니다. 평면 트라이어드도 없어집니다. |
|
|
|
|

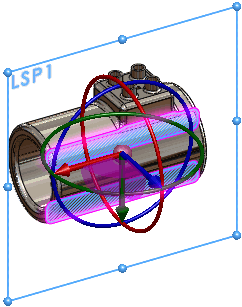

평면 테두리를 오른쪽 클릭하고 파트에 맞추기를 선택합니다.
평면 크기가 늘어나서 전체 바디 절단이 가능합니다.
그 외 바로가기 메뉴항목을 사용하여 동적 단면 평면을 그 원래의 상태로 되돌리거나 숨길 수 있습니다. |
|
|
|
|

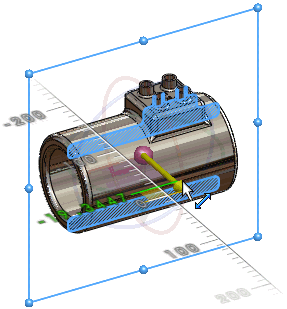

트라이어드 핸들을 끌어 모델을 동적으로 절단합니다.
눈금자가 정확한 측정을 위해 표시됩니다.
편집할 수 없는 모서리들은 편집이 가능한 모서리와 색이 다르게 표시됩니다. 표시 색을 변경할 수 없습니다. |
|
|
|
|

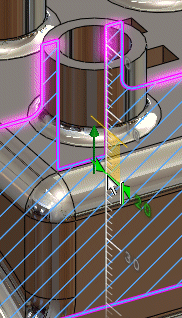

언제든지 동적 단면 평면 끌기를 중단하고 단면 윤곽선을 선택하여 눈금자를 표시하고 지오메트리를 수정할 수 있습니다.
요소를 측정하려면 도구, 측정을 클릭하고 요소를 선택합니다.
 |
|
|
|
|

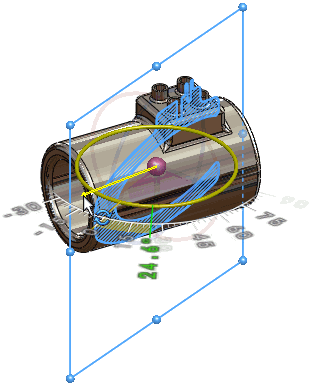

트라이어드 링을 사용하여 동적 단면 평면을 회전해서 모델을 다른 각도로 자를 수 있습니다. 각도기로 정확한 각도를 정할 수 있습니다. 그래픽 영역에서 LSP1을 오른쪽 클릭하고 숨기기  를 클릭합니다.
동적 단면 평면 폴더의 아이콘은 평면의 표시 상태를 나타냅니다. 트라이어드 숨기기  를 클릭하여 트라이어드를 임시로 숨길 수도 있습니다.
다음 예제는 동적 단면 평면 끌기, 단면 윤곽선 수정하기, 동적 단면 평면 회전하기를 보여줍니다.
|
|
