구배 분석 개요

플라스틱 파트 설계자와 금형 제작업체가 파트 면에 적절한 구배를 적용했는지 확인하기 위해 사용하는 도구가 구배 분석입니다. 구배 분석 기능을 사용하여 구배 각도를 확인하고 면에서 각도 변화를 살펴보고 파트 에 분할선, 오목면과 볼록면의 위치를 확인할 수 있습니다.

DraftXpert를 사용해서 구배 분석 작업을 할 수도 있습니다.

기준

구배 분석을 할 때, 다음과 같은 기준을 지정합니다:

• 끌 방향. 끌 방향을 지정하기 위해 평면 면, 직선 모서리선 또는 축을 선택합니다. 조정 트라이어드 를 선택하고  트라이어드를 끌어서 끌 방향을 조정할 수 있습니다.

• 면 분류. 이 옵션을 선택하면, 분석이 구배 각에 기준하여 모델 면을 검사합니다. 계산을 클릭하면, 면이 각각 다른 색으로 표시됩니다. 이 옵션을 선택하지 않으면, 분석이 면 각의 윤곽선 맵을 만듭니다.

  참고: 모든 구배 분석 유형에 끌 방향과 구배 각도를 둘 다 지정해야 합니다.

• 반대 방향 . 끌 방향을 반대 방향으로 변경합니다.

• 구배 각도. 참조 구배 각도를 입력한 다음, 참조 각도를 현재 모델에 사용된 각도에 비교합니다.

카테고리

계산을 클릭하면 선택한 구배의 유형에 따라 그 결과가 다르게 표시됩니다. 구배 유형이나 변수를 변경할 때마다 다시 계산해주어야 합니다.

면 분류

그래픽 영역에서, 면이 선택한 구배 각도에 따라 다른 색으로 표시됩니다.

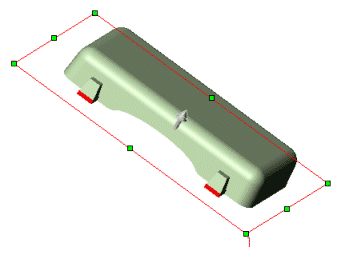

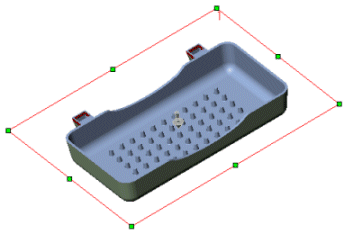

아래 보기에서는, 면 분류를 사용한 구배 분석이 모델에 적용되었습니다.

각 분류는 다음과 같은 정보와 기능을 포함합니다:

• 분류마다 색상판에 나타난 숫자와 같은 면의 수가 포함됨

• 표시 또는 숨기기 를 사용하여 표시 여부를 전환합니다.

• 기본 표시 색상 바꾸기

• 를 클릭할 때 분류 색을 파트와 함께 저장합니다.

경사면 찾기

이 옵션은 구배가 추가된 모델의 휘어진 면을 분석할 때만 사용합니다. 참조각에 따라, 기준에 만족하는 곡선 면에 점이 있으며 참조 각에 의해 지정된 기준에 미치지 못하는 곡선에 다른 점이 있습니다. 휘어진 면이 있는 모델에서는, 곡선을 둘레의 모든 영역이 참조각을 만족하거나 초과할 수 있습니다. 어떤 경우에는, 휘어진 면 둘레에 있는 점들이 모두 참조각에 미치거나 초과하여 경사면 찾기를 선택해도 아무런 결과를 찾아내지 못하는 경우도 있습니다.

• 양각 경사면. 지정한 참조 구배 각도를 사용하여 면을 양각 구배로 표시합니다.

• 음각 경사면. 지정한 참조 구배 각도를 사용하여 면을 음각 구배로 표시합니다.

곡면

곡면 구배를 분석할 때, 추가적인 면 분류 기준이 추가됩니다: 구배있는 곡면 면. 곡면에는 안쪽과 바깥쪽 면이 있으므로, 곡면 면은 양각 구배와 음각 구배에 추가되지 않습니다. 구배있는 곡면 면은 구배를 포함하여 음각 곡면과 양각 곡면을 모두 나열합니다.

색상 설정

면 분류를 선택 취소하여 색상 윤곽선 맵을 작성합니다. 색 윤곽선이 면에 기준한 각이 변경되면, 모델 면에 변경을 표시해줍니다. 참조 각(구배 각도 )에 기준하여, PropertyManager에 축척이 중심점 0과 함께 음수와 양수를 표시합니다. 표시 방법은 두 가지가 있습니다:

• 균일 표시. 균일 표시는 양각 구배, 음각 구배, 필요한 구배 면을 나타내기 위해 세 가지 색을 사용합니다. 이 세 가지 색을 수정할 수 있습니다.

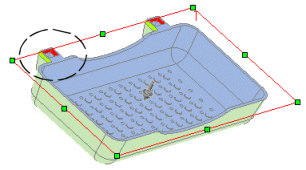

• 전이 표시. 그라데이션 전이 확인란을 선택하여 구배가 필요한 모델에 각의 변화를 표시합니다.

  보기 도구 모음에 있는 모서리 표시 음영 를 지정하여 색 윤곽선을 계산하는 동안 모델의 개별 면들을 볼 수 있습니다.

다음에 색 윤곽선을 사용하여 모델을 분석할 때, 이 값이 기본값으로 나타납니다.

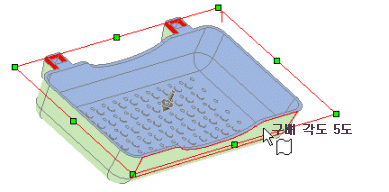

참고: 위의 두 가지 표시 방법을 사용하면, 포인터를 모델에 가져갈 때 구배 각도를 시시작각으로 다르게 동적으로 표시해줍니다.
