곡면 필렛
필렛을 사용하여 각도를 이루는 곡면 바디의 두 인접 면 간 모서리를 둥글게 합니다.
필렛 PropertyManager에서 부분 미리보기, 전체 미리보기, 미리보기 없음 중에서 선택합니다. 모든 종류의 필렛을 미리보기 할 수 있습니다.
|
|
|
|

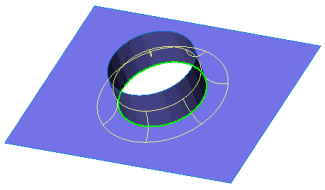

부동 반경 필렛의 전체 미리보기 |

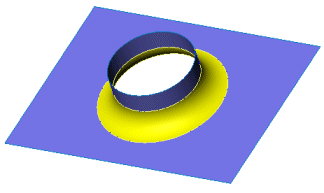

부동 반경 곡면 필렛이 적용되었을 때 |
|
|
|
|
다중 반경 필렛의 부분 미리보기 |
다중 반경 곡면 필렛이 적용되었을 때 |
곡면 필렛은 대개 솔리드 바디에 하는 필렛과 같이 작용하나 몇 가지 예외가 있습니다.
다음과 같이 할 수 있습니다.
곡면 바디의 모서리를 필렛할 수 있습니다.
다중 반경 곡면 필렛을 할 수 있습니다.
두 곡면 사이를 필렛하거나, 면 필렛을 할 수 있습니다.
곡면 필렛에 세트백 변수를 추가할 수 있습니다.
유지선을 가진 곡면 필렛을 할 수 있습니다.
면 필렛에서 필렛된 곡면을 잘라내거나 유지할 수 있습니다.
곡면에 유동 반경 필렛을 작성합니다.
면으로 수직면 반대 방향
을 클릭해서 필렛 방향을 반대로 지정합니다.
다음과 같이 할 수 있습니다.
곡면 바디 모서리 필렛하기
피처 도구 모음에서 필렛
을 클릭하거나, 삽입, 곡면, 필렛을 클릭합니다.
PropertyManager 옵션을 설정합니다.
확인
을 클릭합니다.
