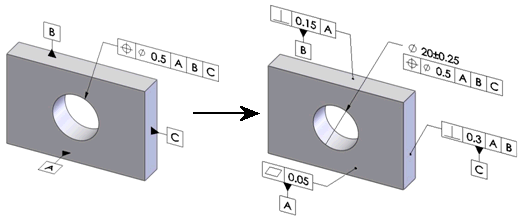

DimXpert 기하 공차

속성

필터와 검사

기호

검사: 기하 특성과 피처의 조합이 타당한지 여부를 검사합니다. 만일 조합이 타당하지 않으면 오류가 생깁니다. 예를 들어, 공차 피처가 보스일 때 평도를 적용하면 오류가 생깁니다.

공차 영역 모양

필터: 선택한 기하의 특성에 맞게 옵션을 필터합니다. 다음 예에서는 위치 공차 옵션이 활성되고 원형 공차 옵션이 꺼집니다.

검사: 기하 특성과 피처의 조합이 타당한지 여부를 검사합니다. 만일 조합이 타당하지 않으면 오류가 생깁니다. 예를 들어, 공차 피처가 평면일 때 직경 기호를 적용하면 오류가 생깁니다.

공차 값

검사: 공차값이 주어졌는지 양수인지를 검사합니다. 공차값이 없거나, 숫자가 아니거나 0보다 작은 값이면 오류가 생깁니다.

재질 조건 수정

필터: 선택한 기하의 특성에 맞게 옵션을 필터합니다. 다음 예에서는 위치 옵션이 활성되고 런아웃 옵션이 꺼집니다.

검사:

• 공차 피처가 크기일 때만 재질 최대 조건(MMC)과 재질 최소 조건(LMC) 기호가 적용되었는지 확인됩니다. 피처가 크기가 아닐 때 (예: 피처가 포켓일 때) 오류가 생깁니다.

• MMC나 LMC를 지정할 때 크기 공차가 공차 피처에 적용되었는지가 검사됩니다. 이 때, 크기 공차가 없으면 오류가 생깁니다.

투영 공차 영역

필터: 선택한 기하의 특성에 맞게 옵션을 필터합니다. 다음 예에서는 위치 옵션이 활성되고 동심 옵션이 꺼집니다.

검사:

• 공차 피처가 투영 공차 영역 지원 여부를 검사합니다. 피처가 없으면 오류가 생깁니다. 예를 들어, 피처가 평면일 때 (ISO) 투영 공차 영역을 적용하면 오류가 생깁니다.

• 높이값이 주어졌는지 양수인지를 검사합니다. 공차값이 없거나, 숫자가 아니거나 0보다 작은 값이면 오류가 생깁니다.

단위 공차

검사: 포맷이 단위 영역별로 사용되었는지 단위 길이가 적합한지 등을 검사합니다. 포맷이 인식되지 않을 때 오류가 생깁니다.

공차2

검사: 입력된 공차의 포맷과 "최대" 공차가 타당한지 등을 검사합니다. 포맷이 인식되지 않을 때 오류가 생깁니다.

제1, 제2, 제3 데이텀

필터:

• 선택한 기하의 특성에 맞게 데이텀 옵션을 필터합니다. 다음 예에서는 위치 옵션이 활성되고 평도 옵션이 꺼집니다.

• 선택한 기하의 특성에 맞게 재질 조건 수정 옵션을 필터합니다. 다음 예에서는 위치 옵션이 활성되고 런아웃 옵션이 꺼집니다.

검사:

• 입력한 데이텀 라벨이 기존 데이텀의 라벨인지 검사합니다. 기존 데이텀 라벨이 아닐 경우 오류가 생깁니다.

• MMC와 LMC 기호가 데이텀 피처가 크기일때만 적용되었는지를 검사합니다. 피처가 크기가 아닐 때 (예: 피처가 평면일 때) 오류가 생깁니다.

• 데이텀이 ASME Y14.5.1M에 의해 지정된 규칙에 준하여 타당한 데이텀 참조 프레임을 정의하는지를 검사합니다. 타당치 못한 데이터 세트가 있으면 (예를 들어, 제1, 제2 데이텀이 두 개의 평행하는 평면일 때), 오류가 생깁니다.

합성 기입틀

검사: 데이텀을 지정할 때, 하부층에 지정된 데이텀이 고위층과 같은 순서로 입력되었는지를 검사합니다. 하위층과 고위층 데이텀이 같지 않으면 오류가 생깁니다. 예를 들어, 고위층 제1 데이텀이 “A”이나 아래 제1 데이텀이 “B”이면 오류가 생깁니다.

인치 파트

인치 단위로 작업을 할 때, 공차 기입에 사용한 소숫 자리수는 기본 치수를 작성할 때 사용되는 소숫 자리수를 결정합니다.

".00"로 입력한 공차 값

기본 치수는 이 공차값과 같은 소숫점 자리수로 표시됩니다.

 ".000"로 입력한 공차값
