시점

한 개, 두 개, 네 개의 시점에서 모델을 볼 수 있습니다.

네 개의 시점 열기

네 개의 뷰 표준 보기 도구 모음)을 클릭하거나, , 시점, 네 개의 뷰를 클릭합니다.

창 메뉴나 표준 보기 방향 도구 모음에서 다음 시점 조절 옵션을 선택합니다:



도구 정보

표시된 뷰

단일 뷰

사용자 지정

두 개의 뷰 - 수평

정면과 윗면

두 개의 뷰 - 수직

정면과 우측면

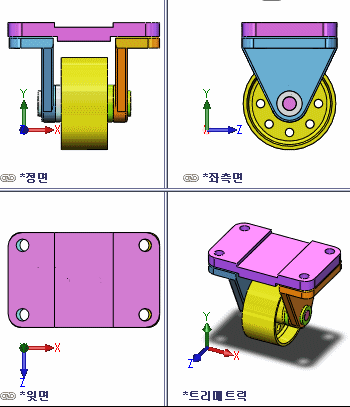

네 개의 뷰

정면, 우측면, 윗면, 트리메트릭 (제3각법), 또는 정면, 좌측면, 윗면, 트리메트릭 (제1각법). 도구, 옵션, 시스템 옵션, 표시/선택에서 제1각법이나 제3각법을 지정합니다.

  • 각 시점의 좌측 하단 코너에 현재 보기 방향을 표시됩니다.

  • 다른 보기 방향을 선택하려면, 뷰 방향 (빠른 보기 모음) 클릭합니다

  • 여러 개의 시점에서 단일 시점으로 전환하면, 모델이 활성된 시점의 방향을 표시합니다. 다시 여러 개의 시점 뷰로 전환하면, 방향이 다시 기본 방향이 됩니다.

  • 시점에 링크가 없으면, 항상 어떤 시점에서든지 별도로 모델을 회전하고 방향을 변경 할 수 있습니다.

정사 투영도를 링크 할 수 있습니다. 비정사 투영도 (등각보기, 트리메트릭 등이나 사용자 정의 뷰)는 링크할 수 없습니다.

정사 투영도 링크하기

링크 보기 (표준 보기 방향 도구 모음)를 클릭하거나, , 시점, 링크 보기를 클릭합니다.

플라이아웃 뷰 팝업 메뉴의 아이콘이 링크된 시점을 나타냅니다.

링크된 뷰 기능

  • 화면 확대/축소와 화면 이동은 모든 정사 투영도에 링크됩니다.

  • 포인터를 사용한 뷰 회전은 할 수 없습니다.

  • 정사 투영도 밖으로 뷰를 회전하면, 뷰 링크가 분리됩니다.

  • 뷰 링크를 활성하고 정사 투영도로 회전하면, 뷰가 링크됩니다.
