뷰 정렬하기
기본으로 정렬되지 않은 뷰 또는 파단 배열이 있는 뷰의 정렬을 변경할 수 있습니다. 뷰 정렬을 깨거나 원래 기본값으로 다시 복원할 수 있습니다.
표준 3도, 단면도, 경사 단면도, 보조도, 투상도에 대한 정렬이 자동으로 작성됩니다.

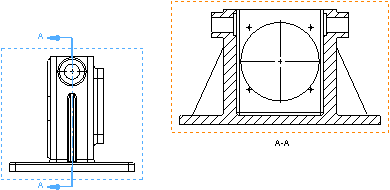

도면뷰 정렬은 이동을 제한하여 관련 도면뷰가 서로 맞춰진 상태로 유지되도록 합니다. 뷰를 끌 때 기존 정렬 조건을 표시해주는 점선이 나타납니다. 뷰에서 정렬을 추가 또는 제거할 수 있습니다.
특정도면뷰를다른도면뷰에정렬하는방법
-
도면뷰를 선택하고, 도구, 도면뷰 정렬, 다른 뷰에 수평으로나 다른 뷰에 수직으로를 클릭합니다.
- 또는 -
도면 뷰를 오른쪽 클릭하고 정렬을 선택한 후 다음 옵션 중에서 하나를 선택합니다.
포인터가
로 바뀝니다.
-
정렬하려는 뷰를 선택합니다.

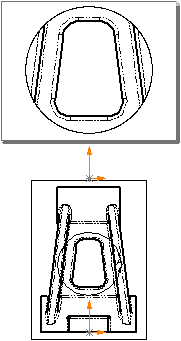

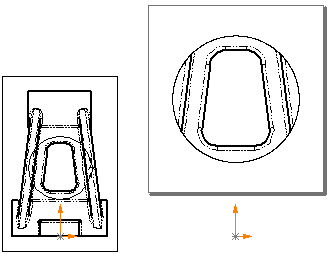

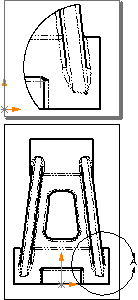

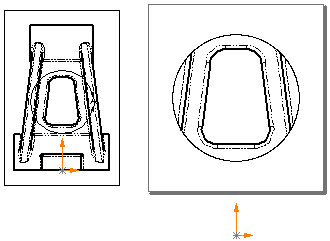

모델 원점 또는 뷰의 도면 뷰 중심이 선택한 방향에 따라 정렬됩니다. 이 정렬은 참조 뷰를 이동할 경우 유지됩니다.
모델의 모서리선을 사용하여 뷰 방향을 조정할 수 있습니다.
도면뷰를 모델 모서리선에 맞추는 방법
도면 뷰에서 직선 모델 모서리를 선택합니다.
-
도구, 도면뷰 정렬, 수평 모서리또는 수직 모서리를 클릭합니다.
선택한 모서리가 수평 또는 수직 방향으로 될 때까지 뷰가 회전됩니다.
|
|
|
|
|
원래 뷰 |
수평 모서리에 정렬 |
수직 모서리에 정렬 |
이러한 방법으로 회전한 뷰에서 투상된 뷰가 있을 경우, 투상도는 투영 상태를 유지하기 위해 업데이트됩니다.
뷰 회전에 대한 자세한 정보는 뷰 회전하기를 참고하십시오.
뷰의 정렬을 분리하는 방법
정렬된 뷰에서 정렬을 분리하여 뷰를 개별적으로 이동할 수 있습니다 뷰 테두리 안쪽을 오른쪽 클릭하고 정렬,배열 분리를 선택하거나, 도구, 도면뷰 정렬,배열 분리를 클릭합니다.
뷰를 배치하는 동안 뷰의 정렬 분리하는 방법
Ctrl을 누른 채 뷰를 배치합니다.
뷰를 기본 정렬로 되돌리는 방법
정렬을 분리한 뷰를 원래의 정렬로 되돌릴 수 있습니다. 뷰 테두리 안쪽을 오른쪽 클릭하고 정렬, 기본 정렬을 선택하거나, 도구, 도면뷰 정렬,기본 정렬을 클릭합니다.
