보조 위치도
보조 위치도는 여러 위치에서의 어셈블리를 보여주어 어셈블리 부품의 동작 범위를 나타냅니다. 여러개의 보조 위치도를 원래 뷰 위에 가상선 형식으로 겹쳐놓을 수 있습니다.

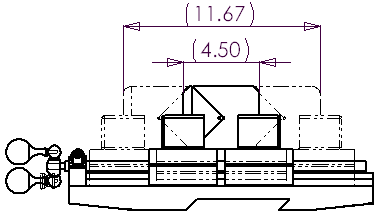

보조 위치도의 예제
원래 뷰와 보조 위치도 간에 치수를 지정할 수 있습니다.
보조 위치도는 FeatureManager 디자인 트리에 표시됩니다.

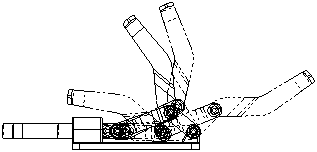

도면뷰에 하나 이상의 보조 위치도를 만들 수 있습니다.
보조 위치도는 부분도, 단면도, 부분도, 상세도에서는 사용 할 수 없습니다.
보조 위치도를 작성하고 난 후, 어셈블리나 도면에서 수정할 수 있습니다.
보조 위치도 삽입하기
보조 위치도에 필요한 방향을 사용하여 어셈블리의 모델뷰를 작성합니다. 어셈블리를 그 시작 위치에 배치합니다. |
|
-
도면 도구 모음에서 보조 위치도 를 클릭하거나, 삽입, 도면뷰, 보조 위치도를 클릭합니다.
보조 위치도 PropertyManager가 나타납니다. 보조 위치도를 삽입할 도면뷰를 선택하라는 메시지가 표시됩니다.
설정 아래에서, 다음을 선택합니다:
새 설정 - 새 보조 위치도 설정을 만들려고 할 때. 표시된 이름을 그대로 사용하거나, 원하는 이름을 입력합니다. 이 옵션은 어셈블리의 새 설정을 활성화시킵니다. 기존 설정 - 어셈블리 문서에 있는 기존 설정을 선택하려고 할 때. 목록에서 설정을 선택합니다. |
|
확인  을 클릭합니다. 결과:
새 설정 - 어셈블리 문서가 열려 있지 않을 경우, 어셈블리 문서가 열립니다. 어셈블리의 뷰 방향이 도면뷰와 같은 방향으로 바뀝니다. 어셈블리가 부품 이동 PropertyManager와 함께 열리며, 프리 드래깅이 활성됩니다. 5 단계로 갑니다. 기존 설정 - 선택한 설정의 보조 위치도가 도면뷰에 표시되며, PropertyManager가 닫힙니다. 뷰가 완성됩니다. 더 이상 작업이 필요없습니다. |
|
부품 이동 도구를 사용하여 어셈블리 부품을 원하는 위치로 이동합니다. PropertyManager의 옵션 아래에서, 충돌 검사 및 충돌시 정지를 사용하여 동작을 정지시킵니다. |
|
-
확인 을 클릭하여 부품 이동 PropertyManager를 닫고 도면으로 돌아갑니다.
어셈블리 설정의 보조 위치도가 점선으로 도면뷰에 표시되며, 보조 위치도 PropertyManager가 닫힙니다.
|
|
같은 단계를 반복하여 필요한 만큼의 보조 위치도를 작성합니다. |
|

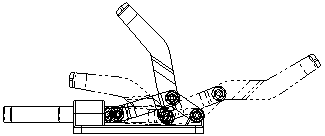

보조 위치도 편집하기
