부분 단면도
부분 단면도는 도면뷰에서 어셈블리의 일부를 절단하여 그 안쪽을 보여줍니다. 모든 부품의 절단 면에 해칭이 자동으로 생성됩니다.
부분 단면도는 도면뷰의 일부분으로 독립된 뷰가 아닙니다. 닫힌 프로파일, 대개는 자유곡선으로 부분 단면도를 정의합니다. 부분 단면도를 작성할 때 특정 깊이로 재질을 제거하여 내부를 자세히 표시합니다. 깊이는 값을 입력하거나 도면뷰에서 지오메트리를 선택하여 지정할 수 있습니다.
상세도, 단면도, 보조 위치도에는 부분 단면도를 작성할 수 없습니다. 분해도에서 부분 단면도를 작성하면, 분해도를 수축할 수 없습니다.
|

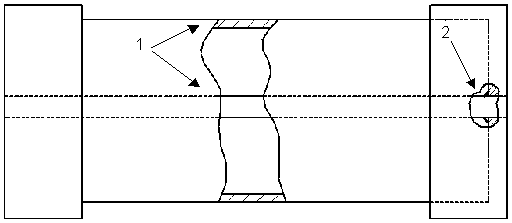

이 예제는 (1) 벽 두께 및 샤프트 (2) 샤프트가 캡에 용접된 방식을 보여줍니다. |

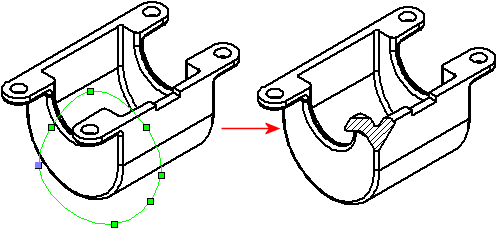

그림 (등각 보기, 트리메트릭, 디메트릭) 뷰의 부분 단면도 깊이는 시트에 수직입니다. |
|
|
|
부분 단면도 작성하기
-
도면 도구 모음에서 부분 단면도
를 클릭하거나, 삽입, 도면뷰, 부분 단면도를 클릭합니다.
포인터 모양이
로 바뀝니다.
자유곡선이 아닌 프로파일을 그리고 싶으면, 부분 단면도 도구를 클릭하기 이전에 닫힌 프로파일을 선택합니다.
프로파일을 스케치합니다.
단면도 대화 상자에서 옵션을 설정합니다. 부분 단면도에서 부품 또는 체결기를 제외하지 않으려면, 확인을 클릭합니다.
부분 단면도 PropertyManager에서 옵션을 설정합니다.
3D 도면뷰 모드를 사용해서 부분 단면도의 깊이로 가려진 모서리선을 선택합니다.
확인
을 클릭합니다.
부분 단면도 삭제 또는 편집하기
FeatureManager 디자인 트리에서 부분 단면도를 오른쪽 클릭하고 다음 중 한 가지를 선택합니다.
삭제.
정의 편집. 부분 단면도 PropertyManager에서 옵션을 설정하고, 확인 을 클릭합니다.
스케치 편집. 스케치 요소를 선택하고 편집한 후, 스케치를 닫습니다.
