Przemieszczenia łożyska ze względu na sztywność

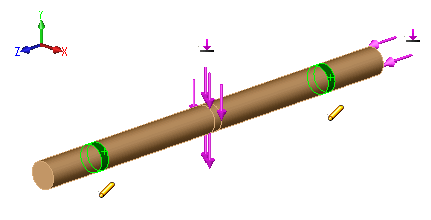

Rozważmy wał z dwoma umocowaniami łożyskowymi zastosowanymi na ścianach cylindrycznych o sztywności: KR(promieniowa) i KA (osiowa). Zastosowane są dwa obciążenia: Fv (pionowa) oraz Fa (osiowa), jak na ilustracji.

Średnie przemieszczenie Y łożysk wynosi: dy=   Fv / (2 KR)

Średnie przemieszczenie Z łożysk wynosi: dz = Fa / (2 Ka)

NOTATKA: Jeżeli zdefiniujemy złącza łożyskowe poprzez modelowanie ścian obudowy, powyższe równania reprezentują średnie przemieszczenia względne wału względem obudowy.
