Weryfikacja geometrii

Aby wykonać analizę SolidWorks FloXpress, w modelu musi istnieć całkowicie zamknięte pojedyncze naczynie. Jeżeli objętość płynu w naczyniu jest zerowa, to naczynie nie jest całkowicie zamknięte i pojawi się ostrzeżenie przypominające o konieczności zamknięcia wszelkich otworów modelu.

Aby dokonać weryfikacji geometrii, należy:

  1. W menedżerze właściwości PropertyManager przeczytać informacje w oknie Komunikat.

Komunikat informuje, czy geometria jest prawidłowa pod kątem analizy.

  1. Wykonać jedną z poniższych czynności:

    • Jeżeli geometria jest prawidłowa, należy ustawić opcje menedżera właściwości PropertyManager i kliknąć .

    • Jeżeli geometria nie jest właściwa, należy kontynuować niniejszą procedurę, aby zamknąć wlot i wylot.

  1. Kliknąć , aby wyjść z FloXpress.

  2. Zamknąć otwór wlotowy i wylotowy przy użyciu operacji bryły, takiej jak np. wyciągnięcie.

Nie można używać powierzchni do zamykania naczynia.

  1. Kliknąć Narzędzia, SolidWorks FloXpress, i przejść do menedżera właściwości PropertyManager Weryfikacja geometrii.

Okno Komunikat powinno teraz informować, że geometria jest prawidłowa.

  1. Ustawić opcje menedżera właściwości PropertyManager.

  2. Kliknąć .

Opcje menedżera właściwości PropertyManager

Objętość płynu

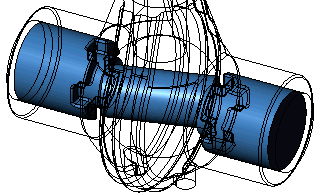

Widok objętości płynu. Włącza widok przedstawienia krawędziowego modelu i powiększa go, aby wyświetlić objętość płynu. Opcja ta służy do sprawdzania, czy objętość płynu jest rzeczywiście objętością, którą chcemy zweryfikować.





Najmniejszy przelot . Definiuje geometrię wykorzystywaną dla najmniejszego przelotu płynu.

Automatycznie generowana wartość Najmniejszego przelotu zależy od rozmiaru modelu i warunków brzegowych.

Jeżeli w modelu występuje otwór mniejszy od Najmniejszego przelotu, otwór ten może nie zostać obliczony prawidłowo przez oprogramowanie i nie jest właściwie uwzględniony w obliczeniach. Na przykład: oprogramowanie może obliczyć, że płyn w ogóle nie będzie przepływał przez ten otwór, podczas gdy w rzeczywistości przepływ nastąpi.

Trajektoria płynu wykreślona przy użyciu ekranu Rury
